在水性聚氨酯分散體中，聚氨酯以固體小顆粒分散于水中，每個小顆粒由若干個聚氨酯大分子組成，欲使分散體中的聚氨酯成膜，小顆粒應(yīng)互相聚結(jié)融合，形成連續(xù)透明的薄膜。分散體顆?；ハ嗑奂赡さ臏囟燃词窃?a href="http://m.165530.com" target="_blank">水性聚氨酯分散體的最低成膜溫度MFT。當(dāng)環(huán)境溫度低于此溫度時，分散體顆粒就不能聚集成膜而成為粉狀或碎片。

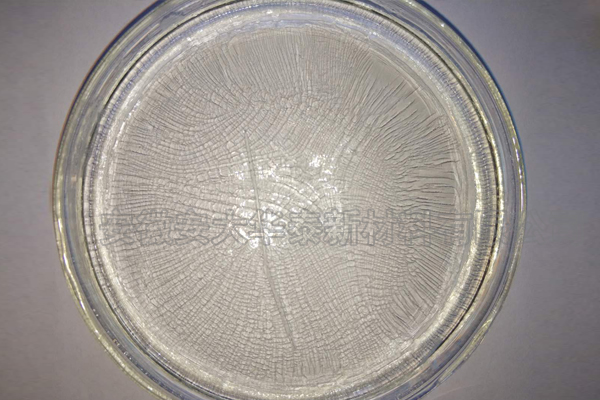

當(dāng)成膜溫度低于水性聚氨酯成膜溫度MTF時，水性聚氨酯分散體膜表面開裂、有裂紋，呈碎片狀

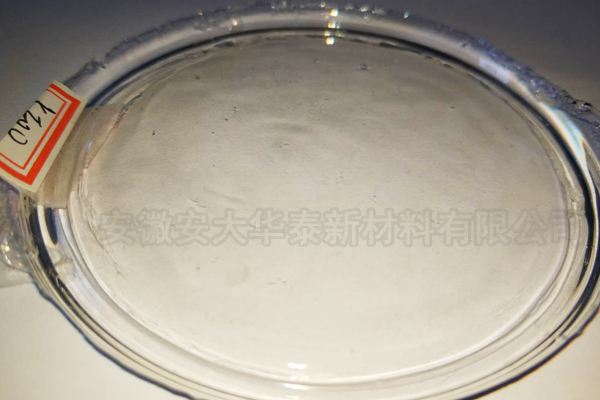

當(dāng)水性聚氨酯分散體成膜時的溫度高于水性聚氨酯最低成膜溫度時，水性聚氨酯膜表面光滑、平整。

水性聚氨酯分散體的最低成膜溫度由最低成膜溫度測定儀直接測量。在測定儀中，鍍鎳的金屬銅板的兩端控制在不同溫度，板的一端加熱，另一端冷卻，沿金屬板表面會形成線性溫度梯度。當(dāng)水性分散體直接涂覆在金屬板時，水分開始蒸發(fā)，由于溫度不同，就會在銅板上形成一個窄帶。當(dāng)板上的溫度高于窄帶溫度時，涂膜表面光滑、透明，低于此溫度則涂膜有裂痕，該溫度就是MFT。使用該方法測量的MFT精確度可達±0.1℃。

影響水性聚氨酯分散體最低成膜溫度的因素很多，最重要的就是它的化學(xué)組成和聚合物結(jié)構(gòu)。它的化學(xué)組成決定了其玻璃化溫度（Tg），而該Tg是影響MFT的最主要因素。雖然它的Tg和MFT沒有明確的定量關(guān)系，通常情況下，MFT低于相應(yīng)聚合物的Tg。如增大軟段或降低硬段含量都可以降低其Tg，從而也就降低了其MFT。

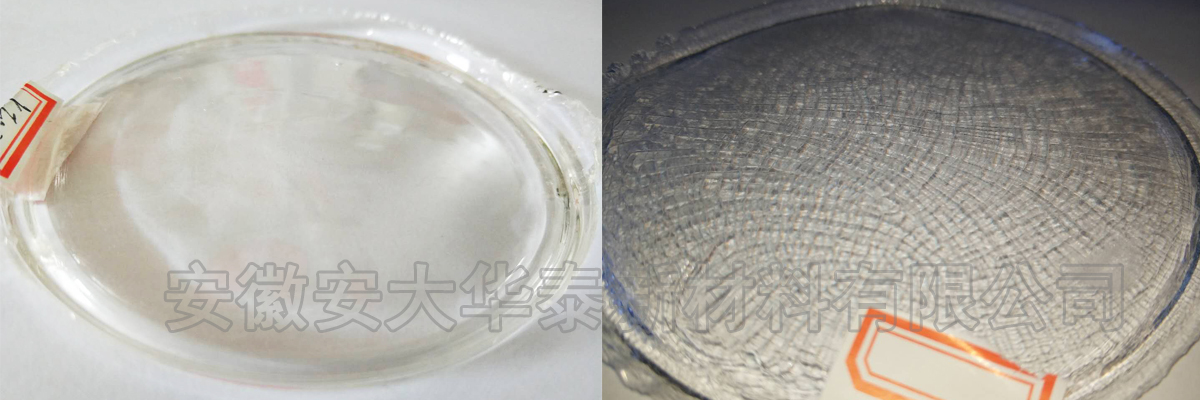

水性聚氨酯成膜溫度高于最低成膜溫度與低于成膜溫度時的成膜情況對比

對成膜溫度影響較大的還有水性聚氨酯分散體的結(jié)構(gòu)。在PUA復(fù)合乳液中，丙烯酸酯為核，聚氨酯為殼，核殼聚合物分散體在成膜過程中，殼層相互接觸融合形成連續(xù)相，核則形成微觀分散相，因此，殼層聚合物的特性對水性聚氨酯分散體特性和成膜穩(wěn)定性影響較大，而作為殼層的聚氨酯的Tg相對較低，所以也決定了水性聚氨酯分散體的MFT比較低。另外，由于核殼聚合物分散體組成從核到殼的變化使得乳液顆粒的Tg也呈梯度變化，形成的涂層具有較寬的溫度轉(zhuǎn)移區(qū)間，從而使水性聚氨酯分散體的MFT降低。

安徽安大華泰新材料有限公司，水性聚氨酯分散體生產(chǎn)廠家，16年專注于研發(fā)、生產(chǎn)專注于生產(chǎn)水性聚氨酯分散體，產(chǎn)品包括真空吸塑膠、汽車內(nèi)飾膠、水性植絨膠水、水性復(fù)合膠水、水性PET膠水、織物涂層整理樹脂、橡膠塑料涂層樹脂等等，如果您想了解更多關(guān)于水性聚氨酯分散體的信息，安大華泰歡迎您的咨詢，免費咨詢電話：400-018-2466！
