真空吸塑膠主要成分是水性聚氨酯乳液，水性聚氨酯乳液雖然環(huán)保，但是由于其分散介質(zhì)是水，水在低溫下會結(jié)冰，因此當溫度過低時，水性聚氨酯乳液就會變壞、沉淀、變質(zhì)，一旦凍住，結(jié)凍后的水性聚氨酯乳液也是不能夠正常使用的，一般水性聚氨酯乳液的儲存使用溫度在5℃以上?，F(xiàn)在溫度漸漸變冷，因此在儲存和使用真空吸塑膠時，為了保證真空吸塑膠的質(zhì)量，我們需要在儲存過程和使用中注意一下幾點。

儲存和運輸過程：

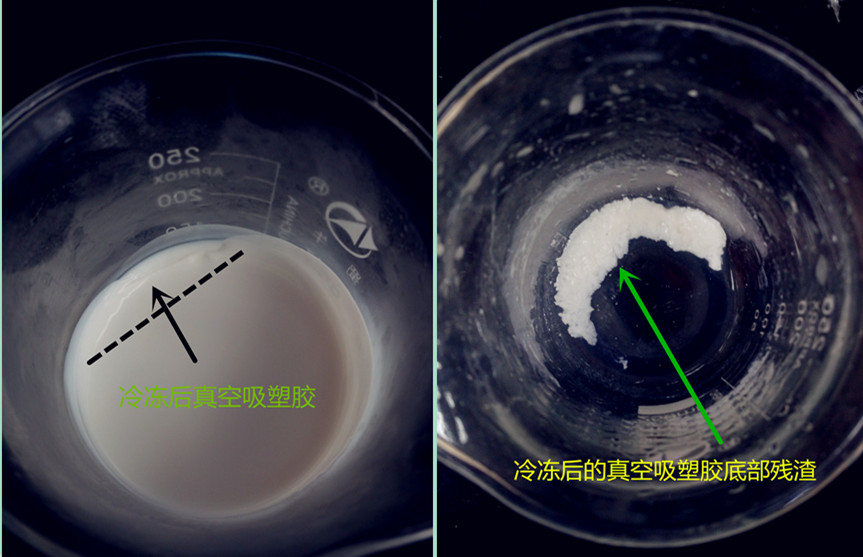

真空吸塑膠以水為分散介質(zhì)，溫度過低，會產(chǎn)生凝膠現(xiàn)象（成渣，膠水失效），注意其儲存環(huán)境溫度不得低于5℃，冬季環(huán)境下最好保持其儲存溫度在10℃以上。運輸環(huán)節(jié)也是不容忽視的問題，冬季室外環(huán)境溫度普遍偏低，運輸過程中要做好保溫保暖措施。運輸過程最好使用有保溫的車廂或用棉布棉毯將膠水遮蓋包裹住，保證膠水不會受凍！

使用過程：

1、冬季，真空吸塑膠噴涂使用室溫最好保持在5℃以上，溫度過低膠水失效及會影響膠水的流平效果，影響板材的滲透率，產(chǎn)生麻面。

2、真空吸塑膠的活化溫度一般≥50℃，要相應提高其加熱溫度及時間，確保使膠水完全活化，達到最佳粘結(jié)強度。

3、冬天天氣比較干燥，注意密度板的含水率，含水率過低在噴涂時會產(chǎn)生失水過快，可能會產(chǎn)生麻面或麻點的情況；含水量過高，會影響膠水的粘結(jié)強度；最佳密度板含水量在7％-12％。噴涂好的密度板要適當延長其干燥時間，使膠水完全固化。因密度板材初始使用溫度低，吸塑時間要延長，以確保真空吸塑膠能夠充分活化，達到最佳吸塑效果。

4.冬季，PVC基材初始使用溫度低，對PVC的預熱時間要延長，以確保吸塑時達到最大真空度及壓力。

5.如果車間環(huán)境溫度過低，可將膠壺泡在溫水中，可快速調(diào)節(jié)膠水的溫度和使用粘度。

（冬季，確保真空吸塑膠所接觸到的溫度大于5℃）
