玻璃纖維是制造纖維增強(qiáng)塑料（FRP）的重要增強(qiáng)材料，還用于編織耐高溫纖維布等用途。但是未經(jīng)過處理的玻璃纖維性脆，摩擦后易帶靜電，而且表面光滑，在作樹脂的增強(qiáng)材料時不易和樹脂粘接。在玻璃纖維的制造過程中，為了使連續(xù)的玻璃纖維細(xì)長絲合股成紗線狀、增加其表面極性、韌性和強(qiáng)度，必須使用上漿劑（或集束劑）。上漿劑一般由水性樹脂成膜劑、潤滑劑、偶聯(lián)劑及其他添加劑（如抗靜電劑）等組成的乳液或水溶液。上漿劑對玻璃纖維的性能及由其制得的FRP材料的性能起著及其重要的作用。

成膜樹脂的作用是在纖維表面形成一層較厚而堅韌的連續(xù)保護(hù)膜，防止纖維被摩擦損傷，同時所形成的連續(xù)保護(hù)膜必須有良好的彈性，以適應(yīng)高速拉絲工藝。在上漿劑中，曾被使用的成膜物質(zhì)有聚乙酸乙烯酯乳液、水性聚氨酯、水性環(huán)氧等。因水性聚氨酯具有優(yōu)異的耐磨性能、彈性及良好的黏結(jié)性能，水性聚氨酯是一直效果很好的玻璃纖維用成膜樹脂。由于玻璃纖維表面具有陰離子特性，因而一般采用陽離子水性聚氨酯樹脂，以獲得最好的黏附力，并在上漿過程中使每根纖維上均能形成一層緊密的水性聚氨酯膜，適應(yīng)于玻璃纖維的高速抽絲引起對上漿漿料的剪切力。也可采用水性聚氨酯與其他水性樹脂的摻混合物或水性共聚物作為上漿劑樹脂。

一種水性聚氨酯上漿劑配方為（質(zhì)量份）：

水性聚氨酯聚酯型樹脂（固含40%）：                12.5

聚乙烯乳液：                       1.25

硅烷偶聯(lián)劑：                       0.25

水：                                   86

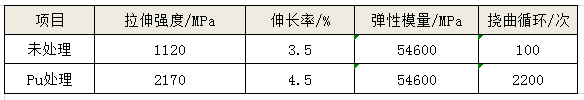

下表為上漿前后玻璃纖維性能對比：

聚氨酯上漿劑處理的玻璃纖維對大多數(shù)極性材料（如尼龍、聚酯、聚氨酯等）具有良好的增強(qiáng)效果，除了顯著提高塑料的強(qiáng)度和剛性外，還能提高沖擊強(qiáng)度。
