水性聚氨酯具有優(yōu)良的耐磨性能、耐溶劑性、低溫成膜性好、成膜軟硬度可調(diào)等優(yōu)點(diǎn)，被廣泛的應(yīng)用于涂料行業(yè)，水性聚氨酯涂層需要測(cè)試其硬度、附著力、耐溶劑、耐酸堿、耐老化等性能，針對(duì)這些性能則有相應(yīng)的測(cè)試方法，具體如下：

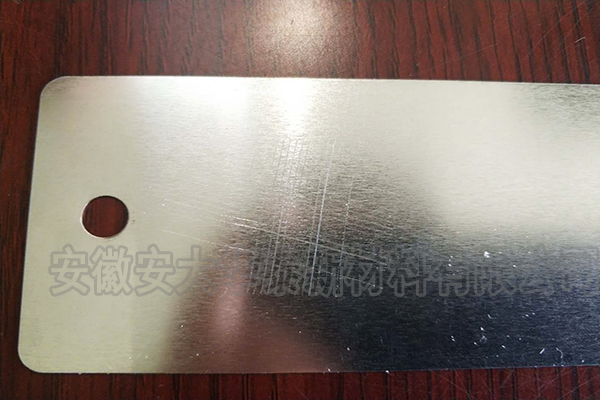

1、鉛筆硬度

a.將測(cè)定硬度專(zhuān)用鉛筆前端削成矩形、平頭，必要時(shí)用砂紙磨擦平；

b.測(cè)定時(shí)，手持鉛筆與試板成45°角，均勻地以3mm/S的速度向前推出長(zhǎng)度約1cm的線(xiàn)，按5條線(xiàn)，然后用橡皮擦擦去畫(huà)線(xiàn)，5條線(xiàn)中的4條沒(méi)有劃痕時(shí)，即為該涂膜的硬度。

c.測(cè)定時(shí)，所用鉛筆硬度由低到高，直至最高，作為該涂膜的硬度。

2、附著力(百格法)

a.用專(zhuān)用劃格器或美工刀在試片上劃11條線(xiàn)(要將涂層劃破)，橫豎交叉，間距1mm，方格10個(gè)；

b.用專(zhuān)用膠帶，密實(shí)地粘在格子上(須保證無(wú)空隙)，然后呈45°角用力將膠帶

c.如方格無(wú)脫落則判定附著力為100/100，1個(gè)脫落判定為99/100，依此類(lèi)推。

3、抗沖擊性

a.將試驗(yàn)板置于沖擊儀的沖擊頭處，并固定好；

b.將重錘由50cm處放下；(沖擊頭尺寸為1/2″，重錘重量為500g)

c.觀察沖擊凸起面的效果，無(wú)龜裂、脫落為合格。

4、耐水性

a.將樣板包邊后(一般包住未電泳部份即可)，置于40°恒溫水浴槽中，500hr后觀察涂層，失光、脫落者為合格。

b.有時(shí)要求測(cè)耐水性前后的失光率和附著力(邊緣1cm不作評(píng)價(jià))

5、耐濕性

將樣板置于恒溫恒濕箱中，一般要求：40℃×RH59%×500hr，放置角度：15-30°(實(shí)際上試驗(yàn)時(shí)未考慮放置角度)。實(shí)驗(yàn)后，涂層無(wú)失光、起泡、脫落為合格。

6、耐鹽霧試驗(yàn)

a.實(shí)驗(yàn)板用透明膠帶包邊，寬在5mm以上；然后在實(shí)驗(yàn)板上畫(huà)75°角的交叉，應(yīng)劃透至底材；

b.實(shí)驗(yàn)板放入鹽霧箱，放置角度：與水平面成70±5°

c.時(shí)間到后，取出樣板，用水洗凈，將銹輕輕擦去，將水份擦干，放置2hr

d.用附著力膠帶，呈45°用力拉劃叉處，用尺量度從劃線(xiàn)到最大剝落處的寬度，以此為實(shí)驗(yàn)結(jié)果

7、杯突試驗(yàn)

a.杯突儀先回零，將試驗(yàn)板放在其中，夾緊；

b.旋轉(zhuǎn)螺桿至所需深度(一般要求6mm)

c.觀察凹面涂膜有無(wú)脫落、開(kāi)裂等

8、耐酸性

a.配制質(zhì)量分?jǐn)?shù)為5%或10%的硫酸溶液，裝于一容器中；

b.將實(shí)驗(yàn)板面積的1/2-2/3浸入以上溶液中，浸泡至所要求時(shí)間；(一般：5%，48hr，10%，24hr)

c.實(shí)驗(yàn)時(shí)間到后，取出，觀察涂層有無(wú)失光、起泡、脫落、變黃等現(xiàn)象。

9、耐堿性

a.配制質(zhì)量分?jǐn)?shù)為10%的氫氧化鈉溶液，裝于一容器中；

b.將實(shí)驗(yàn)板面積的1/2-2/3浸入以上溶液中，浸泡至所要求時(shí)間(一般為48hr)；

c.實(shí)驗(yàn)時(shí)間到后，取出，觀察涂層有無(wú)失光、起泡、脫落、變黃等現(xiàn)象。
