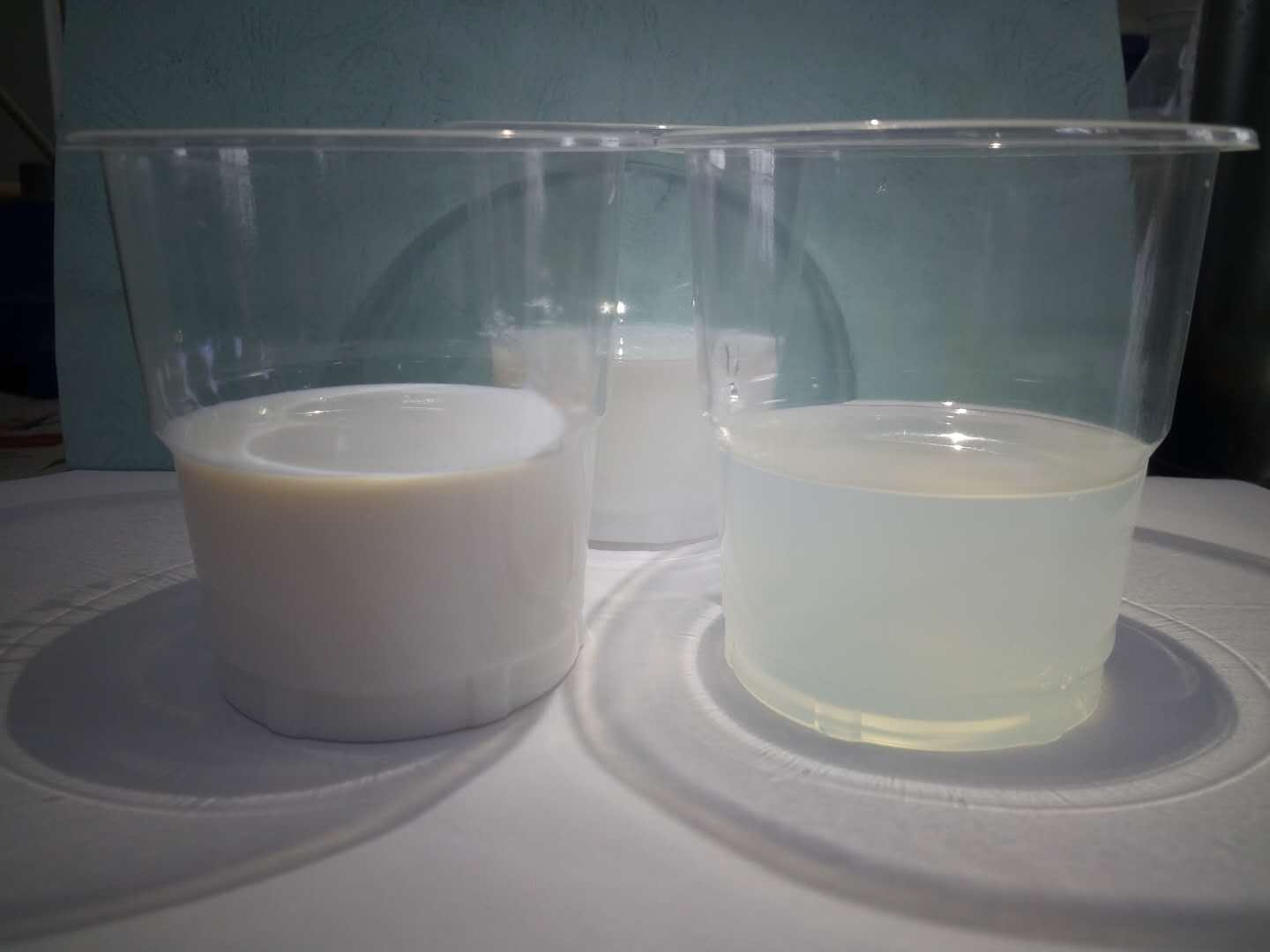

水性pu樹脂的顏色：水性pu樹脂在合成時(shí)會(huì)由于原料的區(qū)別、配方組成等有著不同的影響，顏色會(huì)從白、白透、透、透亮的等不同顏色。另外可根據(jù)不同要求添加水性的顏料，從而使乳液展現(xiàn)出不同的顏色。如玻纖浸潤(rùn)過程中，可添加不同顏料，使玻纖更具有美觀。測(cè)試在PET膜時(shí)上粘接性能時(shí)，由于pu樹脂干燥后膜是透明的，不利于觀察與測(cè)試，添加一些色漿后可以使涂膜直觀方便測(cè)試。

水性pu樹脂氣味：一般來說，水性pu樹脂是沒有刺激性氣味的，只有著淡淡的樹脂味道，陽離子水性pu樹脂可以聞到輕微的酸味，如白醋味道一樣。另外針對(duì)某些行業(yè)如化妝品行業(yè)的指甲油、紋身貼等，水性pu樹脂中還可以添加香料，使產(chǎn)品有著特別的香味。

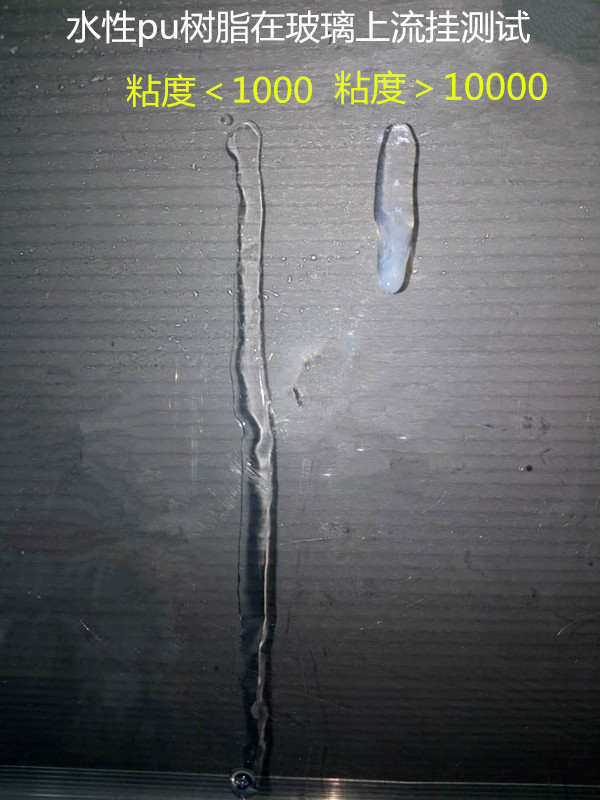

水性pu樹脂粘度：水性pu樹脂濃度梯度范圍很廣，粘度小的可以有水一般流動(dòng)性能，大到可以和牙膏一樣粘稠。如需要噴涂，粘度不能太大，反之會(huì)堵住噴槍，造成施工麻煩；在做海綿與布復(fù)合或者海綿上植絨（粉撲植絨）時(shí)，需要考慮到膠水滲透到海綿中的情況，需要通過調(diào)節(jié)粘度使pu樹脂恰好可以停留在海綿表面，這樣效果最好。做瓷磚、地板、墻面縫隙美縫劑時(shí)，因?yàn)檫@些縫隙比海綿的縫隙大的多，則需要通過增稠劑把pu樹脂調(diào)成和牙膏一樣，不能有流動(dòng)性。

水性pu樹脂固含量：水性pu樹脂固含一般不會(huì)超過50%，在30-40%居多，這樣也有利于生產(chǎn)和運(yùn)輸。水性pu樹脂可以與水以任意比例互溶，對(duì)于某些織物整理，需要把水性pu樹脂稀釋幾十倍甚至更多，然后把織物浸潤(rùn)到水性pu樹脂乳液中，干燥后即可獲得一些特殊的性能（防起毛、提升手感、高亮等）。

水性pu樹脂pH：有陰離子水性pu樹脂，pH＞7；非離子水性pu樹脂，pH=7,主要針對(duì)有耐電解質(zhì)要求時(shí)使用水性pu樹脂；陽離子水性pu樹脂，pH＜7，針對(duì)酸性環(huán)境中使用，如與其他酸性乳液共混，則可以選用陽離子水性pu樹脂。

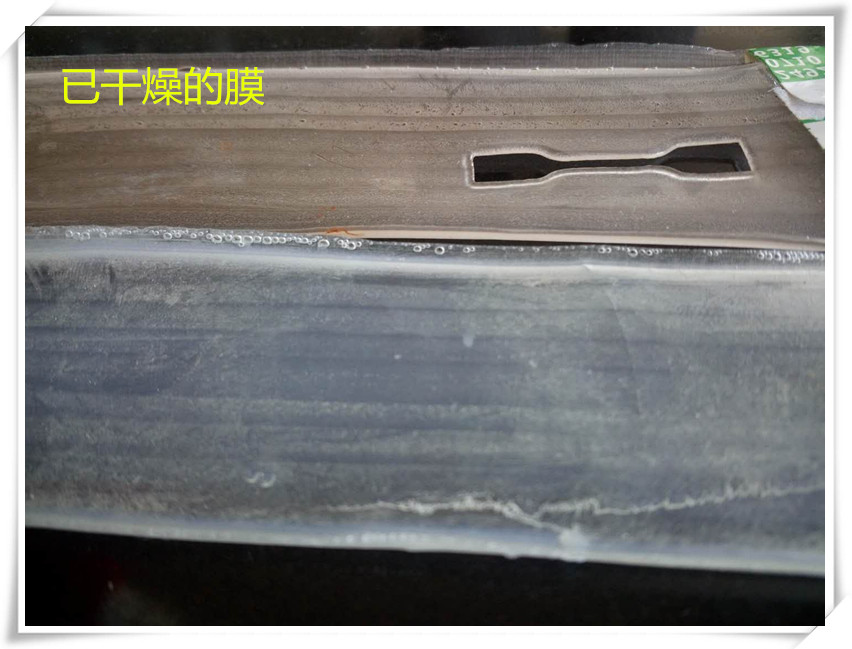

水性pu樹脂膜軟硬度：水性pu樹脂可以通過調(diào)整配方把膜可以從軟而韌調(diào)整到硬而強(qiáng)，軟的斷裂伸長(zhǎng)率達(dá)到1500%以上，硬的硬度可以達(dá)到2H以上，大部分水性pu樹脂成膜溫度要求不是很高，低溫也可以成膜。

水性pu樹脂固化劑：有多異氰酸酯固化劑或氮丙啶類固化劑等，針對(duì)有耐水、耐溶劑、耐溫等要求，而水性pu樹脂本身達(dá)不到這種要求的，通過添加固化劑可以有4效的提升耐水、耐酒精等性能。

水性pu樹脂相關(guān)助劑：水性pu樹脂主要使用的助劑有針對(duì)粘度調(diào)節(jié)所使用的增稠劑；混合攪拌過程或者運(yùn)輸過程產(chǎn)生氣泡所使用的消泡劑；流平性不好、縮孔等需要添加流平、潤(rùn)濕劑等；與其他不同酸堿性乳液相混合時(shí)防止體系不相容所需要添加的pH調(diào)節(jié)劑；不同應(yīng)用場(chǎng)景下對(duì)膜的干燥速度要求不一樣，則需要添加成膜助劑或低沸點(diǎn)的溶劑增加干燥速度。

水性pu樹脂干燥速度：由于是水性的，水分的揮發(fā)不如有機(jī)溶劑揮發(fā)的快，所以水性pu樹脂干燥速度慢，另外干燥速度還與涂膜的厚度、環(huán)境溫度、濕度有關(guān)系。涂膜太厚，表面一層先干燥后形成致密的膜，從而很大程度影響內(nèi)部水分子的揮發(fā)，從而需要更長(zhǎng)的時(shí)間才可以干燥完全。溫度高，水分子運(yùn)動(dòng)加快，會(huì)更快的流向環(huán)境中去，加快干燥速度；濕度過高，環(huán)境中的水分子抑制pu樹脂中水分子的擴(kuò)散，從而降低干燥速度。

水性pu樹脂的價(jià)格：這可能是我們比較關(guān)注的問題，部分消費(fèi)者只是聽說水性pu樹脂好，然后都去買水性pu樹脂。例如市面上熱門的水性pu防水涂料，每公斤價(jià)格在幾塊錢左右，這類防水涂料打著水性pu的牌子，蹭水性pu的熱度。這類防水涂料有的是水性pu樹脂和其他高分子乳液相混配的，有的根本就不含水性pu樹脂。真正純的水性pu樹脂價(jià)格一般在每公斤20以上，性能要求高的價(jià)格則會(huì)更高。

編輯：安大華泰，如有轉(zhuǎn)載請(qǐng)注明出處
