防水涂料的性能指標的含義和檢測方法
發(fā)布時間:2017-9-4
涂料產(chǎn)品的環(huán)保性已經(jīng)引起越來越多的關注,“環(huán)?!币呀?jīng)成為建材和裝修領域的關鍵詞語。隨著環(huán)保概念的普及,水性涂料作為具有環(huán)保性能的產(chǎn)品得到越來越多消費者的認可。以下簡單介紹防水涂料的性能指標的含義和檢測方法。

外觀:是判定涂料性狀是否存在沉淀、結塊、凝膠等現(xiàn)象、其檢測方法是打開容器,用手工攪拌,觀察涂料性狀變化,無結塊、凝膠、易于混合均勻,則為合格。固體含量是指涂料中所含有不揮發(fā)物質(zhì)的量。鋼結構防腐漆一般用不揮發(fā)物質(zhì)的質(zhì)量分數(shù)表示。固體含量對成膜質(zhì)量、遮蓋力、施工性或成本造價等均有較大影響。

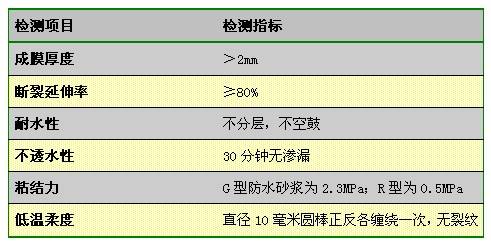

成膜厚度檢查:應采用針穿刺法每100 平米刺三個點,用尺測量其高度,取其平均值,成膜厚度應大于2 毫米。穿刺時應用彩筆做標記、以便修補。
斷裂延伸率檢查:伸長率和斷裂時伸長率是防水涂料最重要的技術指標之一。涂膜在延伸時通過形變吸收了建筑物變形所產(chǎn)生的應力,既保證了防水涂膜的完整性,也保證了防水的功能。在加熱、紫外線、酸堿作用下,延伸性應在一合適的范圍內(nèi)變化,保證長期的防水性。在防水施工中,監(jiān)理人員可到施工現(xiàn)場將攪拌好的料,分多次涂刷在平整的玻璃板上(玻璃板應先打蠟),成膜厚度1.2~1.5 毫米,放置7 天后,在1%的堿水中浸泡7 天,然后在50℃±2℃烘箱中烘24 小時,做啞鈴型拉伸實驗,要求延伸保持率達到80%(無處理為200%)。如達不到標準,說明在施工中乳液摻加比例不足。
拉伸強度:是指防水涂料的一個重要性能指標,可以檢測涂料的生產(chǎn)工藝和施工工藝是否正常。拉伸強度的高低是指涂膜的結構致密程度,抗沖擊及穿刺能力大小,也是體現(xiàn)涂料能克服建筑物因氣溫變化、地基沉降等引起的變形能力。
耐水性檢查:將涂料分多次涂刷在水泥塊上,成膜厚度1.2~1.5 毫米,放置7 天,放入1%堿水中浸泡7 天,不分層,不空鼓為合格。
不透水性檢查:不透水性是指涂層在一定的水壓作用下,涂膜阻擋水分穿透的能力。在有條件下,應用儀器檢測,其方法是將涂料按比例配好,分多次涂刷在玻璃板上(玻璃板先打蠟),厚度為1.5 毫米,靜放7 天,然后放入烘箱內(nèi)50℃±2℃烘24 小時,取出后放置3 小時,做不透水實驗,不透水性為0.3MPa。保持 30 分鐘無滲漏為合格。若條件不具備,可用目測法檢查防水效果,方法是將涂料分4~6 次涂刷到無紡布上,干透后(約24h)成膜厚度為1.2~1.5 毫米,做成緩盒子形狀吊空,但不得留有死角,再將1%堿水加入盒內(nèi),24h 無滲漏為合格。
低溫柔度檢查:防水涂料一般由高分子材料或高分子的樹脂改性瀝青制成,對溫度都有一定敏感性,通常表現(xiàn)為高溫時柔軟,甚至流淌,而低溫時發(fā)硬變脆,甚至產(chǎn)生破裂現(xiàn)象。低溫柔度是指涂膜在所需的低溫條件下的變形能力。在玻璃板上打蠟,將施工現(xiàn)場攪拌好的涂料分多次涂刷在玻璃板上,成膜厚度1.2~1.5 毫米,干透后從玻璃板上取下,放置室內(nèi)(25℃±2℃)7 天,然后剪下長120~150 毫米,寬20 毫米的條狀,將冰箱溫度調(diào)至-25℃,將試片放人冰箱內(nèi)30 分鐘,用直徑10 毫米圓棒正反各纏繞一次,無裂紋為合格。如有裂紋說明乳液低溫柔度不夠。
粘結力檢查:G 型聚合物防水砂漿,可直接成形“8”字模,24 小時后出模。放入水中浸泡6天,室內(nèi)溫度25℃±2℃干養(yǎng)護21 天,做粘結實驗。G 型防水砂漿,灰:水:膠=1:0.11:0.14,G 型防水砂漿為2.3MPa。將R 型涂料和成芝麻醬狀,將和好的涂料涂到兩個半“8”字砂漿塊上,放置7 天做粘結實驗,R 型配比(高彈),粉:膠=1:1.4;(中彈),粉:膠=1:0.8~1。R 型為0.5MPa,大于等于粘結指標為合格。注:G 型防水砂漿只做常規(guī)檢查、不透水性、粘結強度檢驗。樣品應在施工現(xiàn)場抽樣做試片,涂刷試片應用十字交叉法。每遍涂刷成膜厚度為0.25~0.35 毫米。
干燥時間:是指涂料從流體層到全部形成固體涂膜這段時間稱為干燥時間,分為表干時間及實干時間。表干時間是指在規(guī)定的干燥條件下,一定厚度的濕涂膜表面從液態(tài)變固態(tài),但下仍為液態(tài)所需的時間。實干時間是指在規(guī)定的干燥條件下,從施涂好的一定厚度的液態(tài)膜到形成固態(tài)涂膜所需的時間。
防水涂料施工成膜后,必須與水泥基底有一定的黏結強度。因為防水涂膜具有不透水性,水泥基底下部的水分不能透過防水涂膜,如屋面水泥基板,在使用過程中,室內(nèi)產(chǎn)生水蒸氣,緩緩透過基板達到涂膜底部,水受熱變水蒸氣或受冷變液體,體積變化極大,產(chǎn)生很大的頂推力。
抗?jié)B壓力或抗?jié)B性是指防水涂層在一定壓力下抵抗水滲透的能力。
抗凍性,耐凍融循環(huán)性,抗凍性與低溫柔性一樣,水性防水涂料施工過程中使水分充分發(fā)揮,形成較致密的防水涂膜,如果膜內(nèi)有水或涂膜不致密,在使用過程中,水分滲入其中,在低溫水分結冰,導致膜的微膨脹,使防水涂膜起泡、開裂與基層剝離。
耐老化性是指防水涂料的耐老化性分為拉伸時加熱老化和紫外線老化。它是檢測防水涂膜可能因建筑物變形所引起涂膜局部受強力拉伸而變形,在加熱和紫外線作用下,影響長期防水效果。
原文出處:新型聚氨酯防水涂料為涂料行業(yè)開拓一片新天地
責任編輯:安大華泰
版權所有:http://ahadht.com 轉(zhuǎn)載請注明出處
