水性聚氨酯合成革用膠粘劑的耐溶劑性和耐水性性能以及低溫柔韌性是其較為獨(dú)特的性能指標(biāo)。因?yàn)楹铣筛镌谏a(chǎn)過(guò)程中要進(jìn)行水揉紋處理，如果耐水解性能達(dá)不到要求，就揉不出飽滿的花紋，嚴(yán)重時(shí)還會(huì)出現(xiàn)破皮現(xiàn)象。安大華泰總結(jié)了以下3點(diǎn)關(guān)于合成革用膠的耐溶劑、耐水性等測(cè)試方法。

1.耐溶劑性能測(cè)試，耐溶劑，是指黏結(jié)試樣經(jīng)溶劑作用后仍能保持其黏結(jié)性能的能力。GB/T 13353-1992 膠黏劑耐化學(xué)試劑性能的測(cè)定方法。

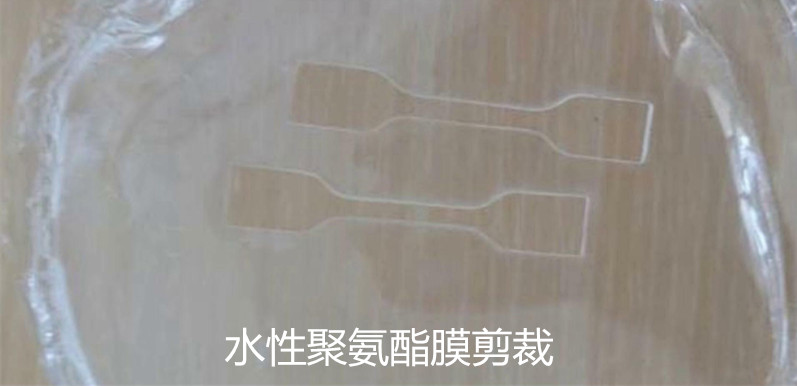

將充分干燥的膠膜試樣剪裁成20mm×20mm的正方形，稱重以后置于有機(jī)溶劑（二甲苯）中，浸泡24h后取出，用濾紙吸去表面液體后稱重，按照下式計(jì)算溶脹率：

溶脹率=[(m2-m1)/m1]×100%（m1、m2分別為試樣浸泡前、后的質(zhì)量）。

2.耐水解性能測(cè)試，現(xiàn)對(duì)膠接層耐水和耐沸水有相關(guān)檢測(cè)方法供水性聚氨酯合成革用膠參考。溫水水分或濕氣作用后仍能保持其粘接性能的能力為耐水性。將粘接試樣按規(guī)定的時(shí)間在沸水中浸漬后，測(cè)定其粘接強(qiáng)度的試驗(yàn)參考GB/T 4893.1-2005。

耐水解性，建議使用以下方法：將制備好的水性聚氨酯膠粘劑作為坯革和表層之間的粘接層，烘干后剪裁出兩塊20mm×3mm長(zhǎng)條狀，其中一塊在XLW電子拉力試驗(yàn)機(jī)上測(cè)試剝離強(qiáng)度。將另一塊放置在質(zhì)量分?jǐn)?shù)為10%的氫氧化鈉水溶液中浸泡24h后放入80℃烘箱30min再取出測(cè)試剝離強(qiáng)度。按照下式計(jì)算剝離強(qiáng)度保持能力：

保持率=[s2/s1]×100%（式中，s1和s2分別表示試樣浸泡前和浸泡后的剝離強(qiáng)度。保持率越大表示在堿水中浸泡后剝離強(qiáng)度降低的越少，即耐水解性能越好。）

3.低溫柔韌性測(cè)試，一般采用在-20℃、90°彎折次數(shù)來(lái)確定低溫柔韌性。也可參考GB/T 328.14-2007《建筑防水卷材試驗(yàn)方法第14部分瀝青防水卷材低溫柔度性》測(cè)試。

安大華泰，16年專注生產(chǎn)水性聚氨酯系列產(chǎn)品，無(wú)毒環(huán)保。我們有專業(yè)的團(tuán)隊(duì)，用專業(yè)的態(tài)度，為您解決實(shí)際應(yīng)用中的問(wèn)題。您若對(duì)我們的水性聚氨酯產(chǎn)品有興趣或存在疑惑，安大華泰歡迎您咨詢，免費(fèi)咨詢電話：400-018-2466。
