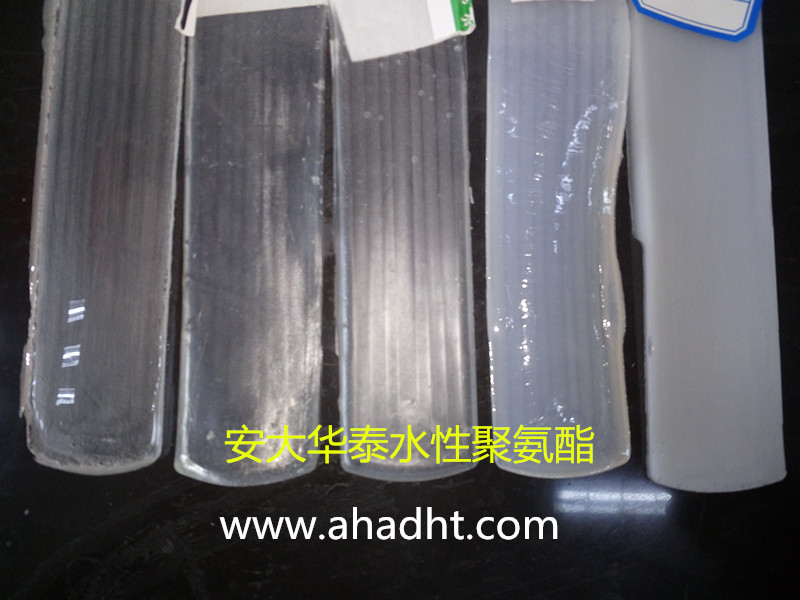

水性聚氨酯的性能決定著我們應(yīng)該怎么把水性聚氨酯應(yīng)用在什么樣的行業(yè)，因此水性聚氨酯的性能表征尤為重要，以下安大華泰水性聚氨酯介紹關(guān)于水性聚氨酯性能測試表征的具體方法。

（1）熱活化溫度：將制備好的水性聚氨酯膠膜裁剪成2個1cm×2cm的樣條，并置于PVC薄片上；然后在預(yù)先設(shè)定好的烘箱中熱處理20min，輕壓PVC薄片；當(dāng)膠膜熔融變黏（具有一定粘接力）時，則該溫度即為水性聚氨酯膜的熱活化溫度。

（2）結(jié)構(gòu)特征：采用紅外光譜（FT-IR）法進行表征（涂膜法制樣）。

（3）耐熱性：將涂有水性聚氨酯膠粘劑的PVC合成革樣條烘干后冷卻，室溫放置24h，并裁剪成100mm×25mm試樣若干；將試樣未膠接處分開呈180°，上端固定于烘箱夾頭，下端夾頭懸掛0.5kg砝碼；在循環(huán)式鼓風(fēng)烘箱中加熱30min，觀察膠接面的分離情況；若膠接面剝離，則此時的烘箱溫度即為膠膜的耐熱溫度。

（4）T-剝離強度：按照GB/T2791－1995標準，采用拉力試驗機進行測定（將水性聚氨酯與水性助劑混合均勻后，以70g/m²的上膠量涂抹在PVC合成革的表面，蓋上基布壓合10s后，140℃干燥3min；取出，室溫放置5min后，將其裁剪成25mm×300mm的樣條若干，拉伸速率為100mm/min；初粘強度以3個試驗的平均值表示。采用同樣方法，室溫放置24h后測定最終剝離強度）。

（5）耐水性（用吸水率表示）：將2cm×2cm的干燥水性聚氨酯膠膜（質(zhì)量為m0），室溫浸泡在去離子水中，24h后取出，迅速擦干表面水分并稱重（質(zhì)量為m），則吸水率=（m-m0）/m0。

（6）恒溫恒濕性能：將膠接后的若干樣條（尺寸為25mm×300mm）置于溫度為70℃、相對濕度為95%的烘箱中，處理7d后取出，并以此時樣條的T-剝離強度大小來判斷其恒溫恒濕性能。

（7）開放時間：在PVC合成革上涂抹一層水性聚氨酯膠粘劑，再將其置于烘箱中活化5min；取出，在空氣中測定基材表面膠粘劑的表干時間，并輕壓PVC薄片；最后以膠接面失去黏性所需的時間作為開放時間。

（8）熱性能：采用差示掃描量熱（DSC）法進行表征（N₂氣氛，升溫速率為10K/min，平衡后從0℃升溫至200℃，恒溫5min；降溫至0℃，恒溫5min后再升溫至200℃，檢測材料焓變與相轉(zhuǎn)變溫度）。

（9）—NCO含量：采用二正丁胺滴定法進行測定。
