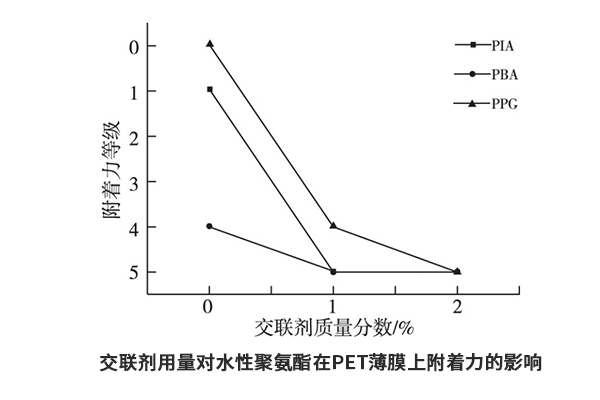

在HDI與IPDI摩爾比為1∶1，R值為1.2，DEG為擴鏈劑的情形下，采用不同使用量的TMP，分別由相對分子質(zhì)量為2000的PBA、PIA、PPG為軟段，合成了一系列水性聚氨酯乳液，并調(diào)配成油墨，研究了交聯(lián)劑使用量對樹脂在PET薄膜上附著力產(chǎn)生的影響，結(jié)果下圖。

由上圖能夠得知，伴隨著交聯(lián)劑TMP使用量的提高，分別由PBA、PIA、PPG為軟段合成的水性聚氨酯對PET薄膜的附著力都在漸漸減小。這是因為交聯(lián)劑的加入會破壞分子鏈的規(guī)整性，使聚合物的結(jié)晶度下降，而且影響到分子鏈的運動，造成聚氨酯分子與基材相互之間的氫鍵密度減少，因而附著力也隨之下降。
