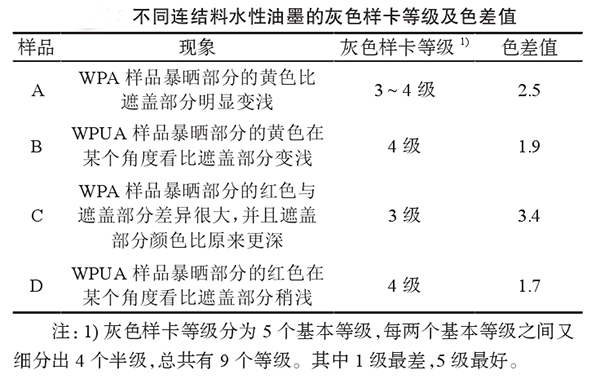

為了能分析連結(jié)料對PVC塑料耐光色牢度的影響，選用灰色樣卡等級和色差值評價連結(jié)料對PVC塑料耐光色牢度的影響。選用有機黃顏料，依照下面的圖中的比例各自調(diào)配成WPA和WPUA，再將這兩種水性油墨各自印刷到PVC底材上配制成A，B兩個檢測樣品。與此同時，充分考慮不同顏料調(diào)配的水性油墨耐光色牢度很有可能有差異，再選用氧化鐵紅顏料按以上同樣的方式配制C，D樣品作比照，檢測結(jié)論列于下面的圖。

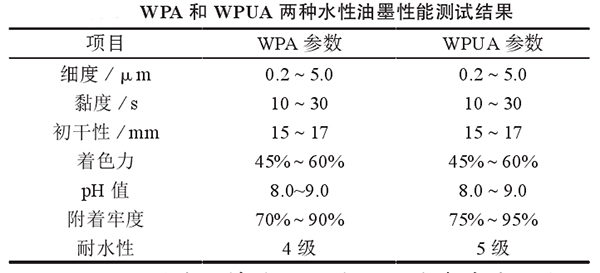

從圖中能夠看見，選用有機黃顏料時，用WPA配制的A樣品的灰色樣卡等級為3～4級，色差為2.5，相比WPUA配制的B樣品的灰色樣卡等級(4級)略低，色差(1.9)更高一些。選用氧化鐵紅顏料時，用WPA配制的C樣品的灰色樣卡等級為3級，色差為3.4，相比WPUA配制的灰色樣卡等級(4級)低，色差(1.7)則高許多。從上圖還能夠看得出，不論是選用有機黃或是氧化鐵紅當做顏料，WPUA的灰色樣卡等級都比WPA的高，色差值則更小。表明選用水性聚氨酯–丙烯酸樹脂乳液當做連接料的水性油墨用作PVC塑料印刷時具備更佳的耐光色牢度，即更耐曬。致使這些差異的主要因素是WPA，WPUA兩種水性油墨的連接料分子結(jié)構(gòu)不同，致使兩者對光線的透過和反射不同，水性丙烯酸樹脂的透光率比水性聚氨酯–丙烯酸樹脂的高，單位面積的顏料在同樣的時間內(nèi)收到到的光電子數(shù)量大，因而耐光照能力比較差，即灰色樣卡等級較低；另一方面，水性聚氨酯–丙烯酸樹脂乳液連接料由于包含大分子聚氨酯，在與顏料混合時比較容易將粒度很細的顏料包裹在中間，光照很難到達顏料表面，因此WPUA比較耐曬，即灰色樣卡等級較高。再結(jié)合下面的圖得知，WPUA的附著牢度和耐水性都比WPA好。

結(jié)合以上性能指標表明水性聚氨酯–丙烯酸樹脂乳液更適合當做水性油墨的連結(jié)料，用它調(diào)配的水性油墨具備更佳的附著牢度、耐水性和耐光色牢度。
