以丙烯酸丁酯、甲基丙烯酸甲酯、甲基丙烯酸等為單體，采用了乳液聚合法制取水性丙烯酸樹脂乳液，再通過水性聚氨酯對(duì)它進(jìn)行改性制作而成水性聚氨酯–丙烯酸樹脂乳液。將兩類水溶性樹脂作為連接料各自調(diào)配成水性油墨并印刷在PVC塑料表層。對(duì)比了兩類水性油墨連接料在PVC塑料表層印刷中耐光色牢度的差別，并從微觀結(jié)構(gòu)上探究了根本原因。

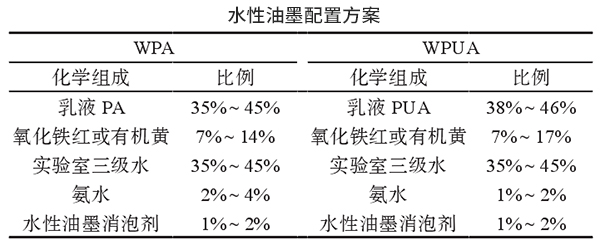

調(diào)配水性丙烯酸樹脂乳液(簡稱PA乳液)。用乳液PA、水性聚氨酯、十二烷基硫酸鈉、實(shí)驗(yàn)室三級(jí)水、水性油墨消泡劑、氨水等為原料，制取水性聚氨酯–丙烯酸樹脂乳液(簡稱PUA乳液)。依照下表中兩類方案調(diào)配水性油墨，這其中PA乳液作連結(jié)料調(diào)配的水性油墨簡稱WPA，用PUA乳液作連結(jié)料調(diào)配的水性油墨簡稱WPUA。最后的水性油墨pH值用氨水調(diào)配在8.0～9.0之間。

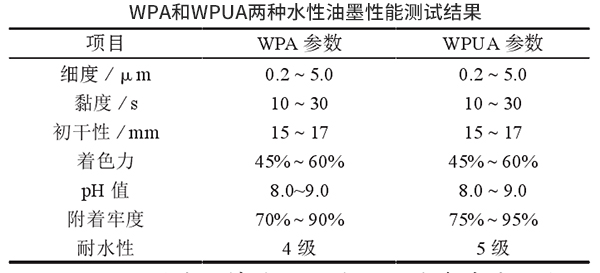

對(duì)調(diào)配好的WPA和WPUA兩類采用不一樣連接料的水性油墨開展基本性能測(cè)試，探究兩類水性油墨在細(xì)度、黏度、初干性、著色力、pH值、附著牢度和耐水性方面的性能差別，檢測(cè)結(jié)果顯示列于下面的圖。從下面的圖可以看得出，WPA的細(xì)度在0.2～5.0μm之間，黏度為10～30s，初干性為15～17mm，著色力為45%～60%，pH值為8.0～9.0，附著牢度為70%～90%，耐水性為4級(jí)。而WPUA的細(xì)度、黏度、初干性、著色力和pH值與WPA相同?？墒牵琖PUA的附著牢度為75%～95%，耐水性是5級(jí)，比WPA更加好。表明采用了WPUA在PVC塑料表層印刷時(shí)結(jié)合力更強(qiáng)，耐水性更加好。根本原因主要是取決于水性聚氨酯的分子鏈中含有氨基甲酸酯(—NH—COO—)親水性基團(tuán)，不僅與水具有較強(qiáng)的親和性，另一方面這類大分子基團(tuán)比較容易捕捉住聚氯乙烯分子表層的氫離子而使兩類分子牢牢集聚到一塊兒。因此，用水性聚氨酯對(duì)丙烯酸樹脂改性后的連接料會(huì)在附著牢度、耐水性性能方面有顯著的提升。
