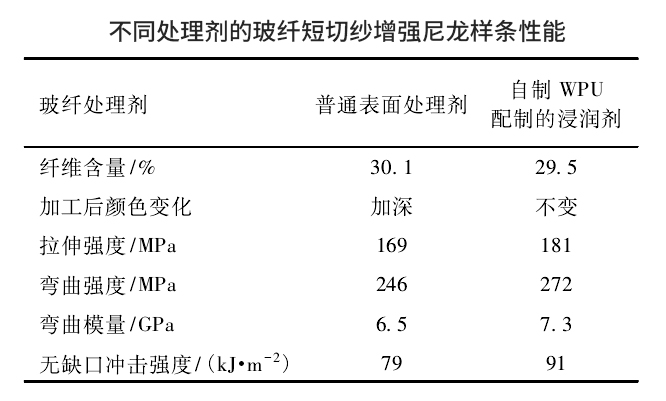

本實(shí)驗(yàn)在親水單體質(zhì)量分?jǐn)?shù)為 6%、Ｒ值1.6、聚醚二醇A與聚酯二醇B質(zhì)量比為1/3條件下制備了水性聚氨酯乳液，用其配制的玻纖浸潤劑對玻璃纖維進(jìn)行處理，制備玻璃纖維短切紗以及短切紗增強(qiáng)尼龍樣條，對樣條性能進(jìn)行測試，并與普通表面處理劑的使用效果進(jìn)行對比，結(jié)果見下圖。

由上圖可見，相對于普通短切紗增強(qiáng)的尼龍樣條，使用自制水性聚氨酯乳液制備的玻纖浸潤劑處理的玻纖短切紗增強(qiáng)尼龍樣條的力學(xué)性能更好、顏色更淺，其中彎曲強(qiáng)度提高10.6%，無缺口沖擊強(qiáng)度提升15.2%。

結(jié)論：

(1) 親水單體用量增加時，乳液粒徑減小，穩(wěn)定存儲時間增長。

(2) 預(yù)聚體 Ｒ 值增大時，聚氨酯膜拉伸強(qiáng)度增大，斷裂伸長率下降。

(3) 聚酯二醇 B 用量增加時，聚氨酯膜的拉伸強(qiáng)度逐漸增大，耐熱黃變能力增強(qiáng)。

(4) 實(shí)驗(yàn)優(yōu)選的合成條件為: 親水單體質(zhì)量分?jǐn)?shù)為6%、Ｒ值為1.6、聚醚二醇A與聚酯二醇B質(zhì)量比為1/3。

(5) 使用本實(shí)驗(yàn)合成的水性聚氨酯制備浸潤劑來處理短切紗，由其制備的玻纖/尼龍復(fù)合材料的顏色更好，同時彎曲強(qiáng)度和無缺口沖擊強(qiáng)度較普通尼龍復(fù)合材料提高10.6%和15.2%。
