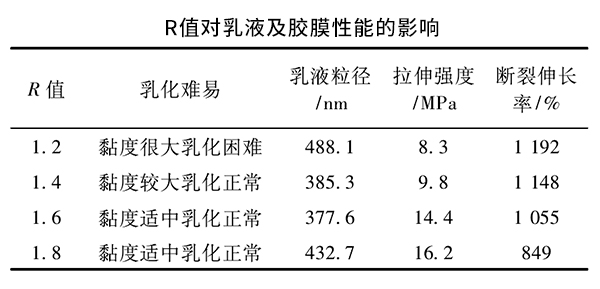

測(cè)試固定親水單體質(zhì)量分?jǐn)?shù)為6%，聚醚二醇A與聚酯二醇B質(zhì)量比為1/3，觀察R值對(duì)乳液性能及膠膜力學(xué)性能的影響，結(jié)論見(jiàn)下表。

由上表可以看到，伴隨著R值增加，預(yù)聚體更為易于乳化，乳液粒徑先減少后增加，與此同時(shí)水性聚氨酯膜的拉伸強(qiáng)度漸漸增加而斷裂伸長(zhǎng)率慢慢減少。

R值對(duì)預(yù)聚體乳化的影響主要是有兩個(gè)方面。首先當(dāng)R值較低時(shí)，伴隨著R值增加，預(yù)聚體分子量減少，乳化黏度下降，反之轉(zhuǎn)更易于，獲得的乳液粒徑減少;次之當(dāng)R值較高時(shí)，預(yù)聚體黏度合適且易于乳化，乳化測(cè)試主要是受異氰酸酯基與水反應(yīng)的影響，反應(yīng)強(qiáng)烈則粒徑大，此時(shí)此刻乳液粒徑隨R值增加而變大。

水性聚氨酯可以看成是硬鏈段與軟鏈段組成的嵌段共聚物，R值增加時(shí)硬段含量增加，內(nèi)聚更強(qiáng)，剛度更高一些，拉伸強(qiáng)度大，與此同時(shí)柔韌性下降，斷裂伸長(zhǎng)率下降。應(yīng)用不一樣水性聚氨酯處理的玻璃纖維差異比較大，通常采用拉伸強(qiáng)度和斷裂伸長(zhǎng)率均衡的水性聚氨酯產(chǎn)品。結(jié)合乳液制取情況和水性聚氨酯膜的力學(xué)性能，測(cè)試甄選的R值為1.6。
