采用普通的表面處理劑和自己制作水性聚氨酯分別調(diào)配玻璃纖維浸潤劑，并生產(chǎn)制造玻璃纖維短切紗。采用注塑機，在250℃下將玻璃纖維短切紗和尼龍樹脂進行混和、擠出，制取玻纖的含量約30%的短切紗增強尼龍樣條。

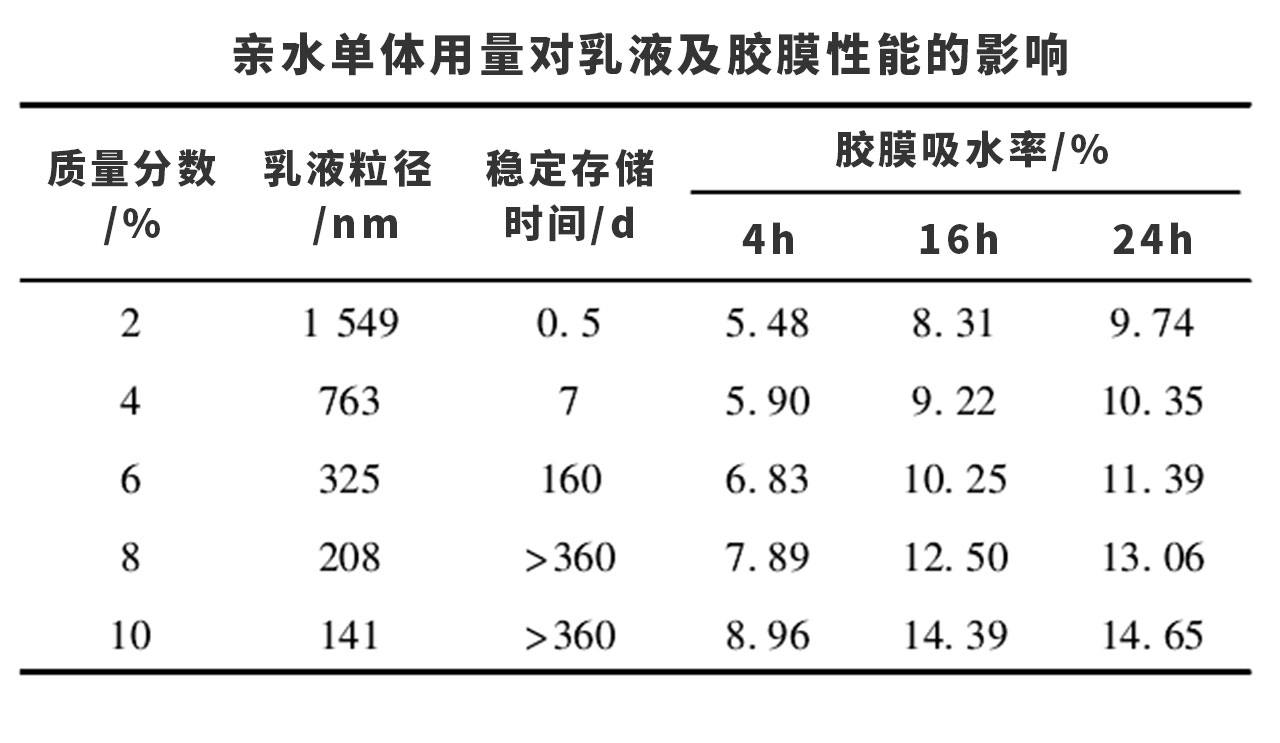

固定乳化前異氰酸酯指數(shù)(Ｒ值)為1.6，低聚物二醇A與B質(zhì)量比為1/3，考察親水單體使用量對乳液粒徑、穩(wěn)定存儲時間及膠膜吸水率的影響，結(jié)果見下圖。

由圖中看得見，隨親水單體使用量提升，膠膜吸水率提升，乳液粒徑逐漸降低，乳液穩(wěn)定存儲時間提升。這是由于親水單體的含量提升時，聚氨酯分子親水能力提高，乳液粒徑變小。除此之外，乳液穩(wěn)定存儲時間隨親水單體使用量提升而增長，當親水單體質(zhì)量分數(shù)高過6%時，乳液穩(wěn)定存儲時間大于160d，符合玻纖生產(chǎn)制造對乳液穩(wěn)定性能的規(guī)定。

在采用玻璃纖維制取復(fù)合材料時，水性聚氨酯樹脂起到了連接提高纖維和基體樹脂的效果。當水性聚氨酯樹脂吸水性提高時，水分會加速對玻纖-基體樹脂界面的侵蝕速度，加快水性聚氨酯樹脂的降解，復(fù)合材料性能迅速降低甚至于不起作用。充分考慮乳液粒徑、存儲穩(wěn)定性能和吸水率，親水單體最好使用量為6%。
