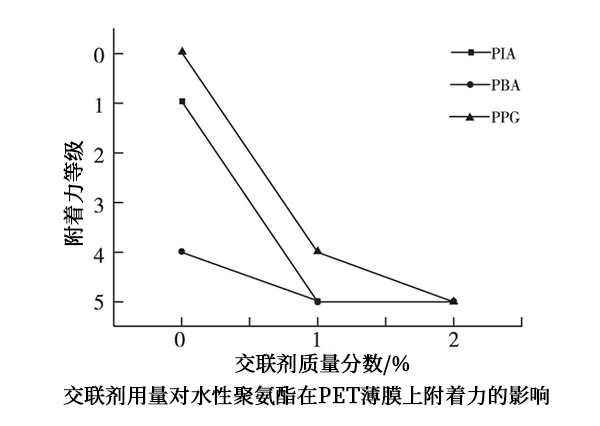

在HDI與IPDI摩爾比為1∶1，R值為1.2，DEG為擴(kuò)鏈劑的情況下，采用不同使用量的TMP，各自以相應(yīng)分子質(zhì)量為2000的PBA、PIA、PPG為軟段，生成了一個(gè)系列水性聚氨酯乳液，并調(diào)配成油墨，研究了交聯(lián)劑使用量對(duì)樹(shù)脂在PET薄膜上附著性的影響，結(jié)果見(jiàn)下圖。

由上圖可以看出，伴隨著交聯(lián)劑TMP使用量的增多，各自以PBA、PIA、PPG為軟段生成的WPU對(duì)PET薄膜的附著性都會(huì)慢慢降低。這也是因?yàn)榻宦?lián)劑的添加會(huì)破壞分子鏈的規(guī)整性，使聚合物的結(jié)晶度降低，而且影響到分子鏈的運(yùn)動(dòng)，造成水性聚氨酯分子與基材相互之間的氫鍵密度降低，因而附著力也隨之降低。

結(jié)論：

(1)根據(jù)對(duì)比，挑選與PET結(jié)構(gòu)相似的間苯二甲酸聚酯二醇為軟段生成的水性聚氨酯對(duì)PET薄膜附著性比較好，且調(diào)配的油墨觸感好，不發(fā)黏。

(2)低聚物二醇的分子量對(duì)水性聚氨酯與PET薄膜粘結(jié)強(qiáng)度也是有相應(yīng)的影響到，伴隨著低聚物二醇分子量的增加，水性聚氨酯對(duì)PET薄膜的附著性慢慢提升。

(3)芳香族二異氰酸酯TDI生成的水性聚氨酯對(duì)PET薄膜附著性最佳，脂肪族二異氰酸酯HDI生成的水性聚氨酯其次。

(4)伴隨著R值的增加，水性聚氨酯對(duì)PET薄膜的附著性慢慢變?nèi)酢?/span>

(5)DEG作為擴(kuò)鏈劑生成的水性聚氨酯對(duì)PET薄膜的附著性最佳，NPG擴(kuò)鏈的較差。與此同時(shí)水性聚氨酯與PET薄膜相互之間的附著性也會(huì)伴隨著交聯(lián)劑TMP使用量的增多而降低。
