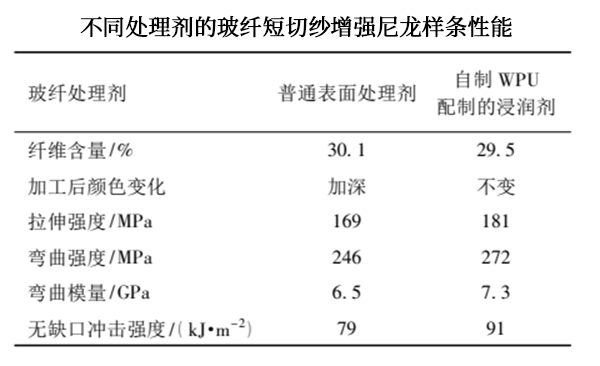

本實驗在親水單體質(zhì)量分數(shù)為 6%、Ｒ 值 1. 6、聚醚二醇 A 與聚酯二醇 B 質(zhì)量比為1 /3 條件下制備了水性聚氨酯乳液，用其配制的玻纖浸潤劑對玻璃纖維進行處理，制備玻璃纖維短切紗以及短切紗增強尼龍樣條，對樣條性能進行測試，并與普通表面處理劑的使用效果進行對比，結(jié)果見下圖。

由上圖可見，相對于普通短切紗增強的尼龍樣條，使用自制水性聚氨酯乳液制備的玻纖浸潤劑處理的玻纖短切紗增強尼龍樣條的力學性能更好、顏色更淺，其中彎曲強度提高 10. 6%，無缺口沖擊強度提升15. 2%。

結(jié)論：

( 1) 親水單體用量增加時，乳液粒徑減小，穩(wěn)定存儲時間增長。

( 2) 預聚體Ｒ值增大時，聚氨酯膜拉伸強度增大，斷裂伸長率下降。

( 3) 聚酯二醇 B 用量增加時，聚氨酯膜的拉伸強度逐漸增大，耐熱黃變能力增強。

( 4) 實驗優(yōu)選的合成條件為: 親水單體質(zhì)量分數(shù)為6%、Ｒ值為1. 6、聚醚二醇 A 與聚酯二醇B質(zhì)量比為 1 /3。

( 5) 使用本實驗合成的水性聚氨酯制備浸潤劑來處理短切紗，由其制備的玻纖/尼龍復合材料的顏色更好，同時彎曲強度和無缺口沖擊強度較普通尼龍復合材料提高 10. 6%和15. 2%。
