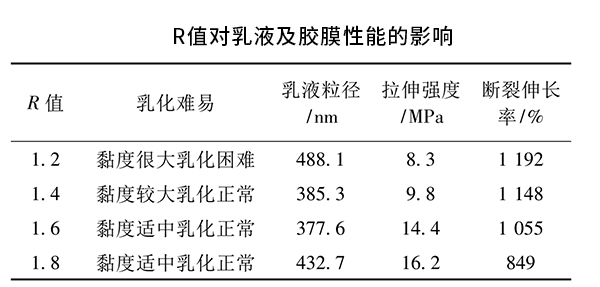

實驗固定親水單體質(zhì)量分?jǐn)?shù)為 6%，聚醚二醇 A與聚酯二醇 B 質(zhì)量比為1 /3，考察Ｒ值對乳液性能及膠膜力學(xué)性能的影響，結(jié)果見下表。

由上表可見，隨著Ｒ值增大，預(yù)聚體更加容易乳化，乳液粒徑先減小后增大，同時水性聚氨酯膜的拉伸強度逐漸增大而斷裂伸長率緩慢減小。

Ｒ值對預(yù)聚體乳化的影響主要有兩方面。首先當(dāng)Ｒ值較低時，隨著Ｒ值增大，預(yù)聚體分子量減小，乳化黏度下降，相反轉(zhuǎn)更容易，得到的乳液粒徑減小; 其次當(dāng)Ｒ值較高時，預(yù)聚體黏度適中且容易乳化，乳化實驗主要受異氰酸酯基與水反應(yīng)的影響，反應(yīng)劇烈則粒徑大，此時乳液粒徑隨Ｒ值增加而變大。

水性聚氨酯可以看作是硬鏈段與軟鏈段組成的嵌段共聚物，Ｒ值增大時硬段含量增加，內(nèi)聚更強，剛度更高，拉伸強度大，同時柔韌性降低，斷裂伸長率下降。使用不同水性聚氨酯處理的玻璃纖維差異較大，一般選用拉伸強度和斷裂伸長率均衡的水性聚氨酯產(chǎn)品。綜合乳液制備情況和水性聚氨酯膜的力學(xué)性能，實驗優(yōu)選的Ｒ值為1. 6。
