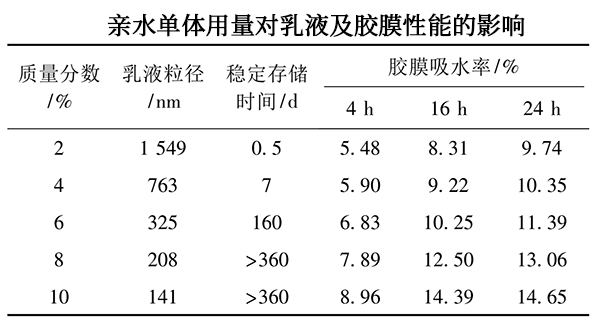

本實驗固定乳化前異氰酸酯指數(shù) ( Ｒ值) 為1. 6，低聚物二醇A與B質(zhì)量比為 1 /3，考察親水單體用量對乳液粒徑、穩(wěn)定存儲時間及膠膜吸水率的影響，結(jié)果見下圖。

由上圖可見，隨親水單體用量增加，膠膜吸水率增加，乳液粒徑逐漸降低，乳液穩(wěn)定存儲時間增加。這是因為親水單體含量增加時，水性聚氨酯分子親水能力增強(qiáng)，乳液粒徑變小。此外，乳液穩(wěn)定存儲時間隨親水單體用量增加而增長，當(dāng)親水單體質(zhì)量分?jǐn)?shù)高于 6%時，乳液穩(wěn)定存儲時間大于 160 d，符合玻纖生產(chǎn)對乳液穩(wěn)定性的要求。

在使用玻璃纖維制備復(fù)合材料時，水性聚氨酯樹脂起到了連接增強(qiáng)纖維和基體樹脂的作用。當(dāng)水性聚氨酯樹脂吸水性增強(qiáng)時，水分會加快對玻纖-基體樹脂界面的侵蝕速度，加劇水性聚氨酯樹脂的降解，復(fù)合材料性能快速下降甚至失效。綜合考慮乳液粒徑、儲存穩(wěn)定性和吸水率，親水單體最佳用量為6%。
