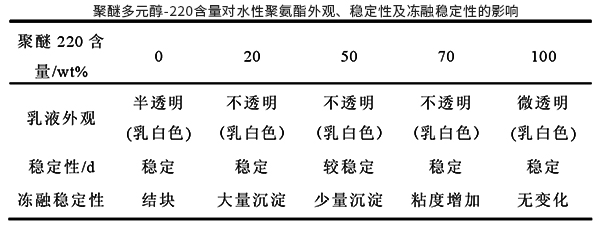

由下圖可以看出，單獨(dú)使用聚醚多元醇-220或者聚酯二元醇為大分子多元醇時(shí)，水性聚氨酯的穩(wěn)定性及透明性都比較好，同時(shí)使用聚酯二元醇和聚醚多元醇-220制備的水性聚氨酯的穩(wěn)定性及透明性都比較差；而其凍融穩(wěn)定性隨著聚醚多元醇-220含量的增加變得更好。聚醚鏈段具有很好地柔順性，其極性較低，而聚酯的極性較強(qiáng)，容易形成氫鍵，其分子鏈的運(yùn)動(dòng)能力也比較差，這就導(dǎo)致聚醚與聚酯鏈段之間的相容性比較差，造成水性聚氨酯的軟段也出現(xiàn)一定的相分離，在其分散乳化的過程中，水性聚氨酯分子鏈不易于緊密的排列而形成乳膠粒子，導(dǎo)致形成的乳膠粒子較松散，均一性也較差，因此其透明性及儲(chǔ)存穩(wěn)定性均有一定的下降。解凍水性聚氨酯乳液時(shí)，若水性聚氨酯分子鏈的柔順性較好，凍結(jié)時(shí)纏繞的分子鏈就容易解纏，可以恢復(fù)為乳液原來的狀態(tài)。聚酯鏈段中的酯基為極性基團(tuán)，其易與分子鏈中的氨基甲酸酯鍵等形成氫鍵，導(dǎo)致其分子鏈的運(yùn)動(dòng)能力下降，解凍時(shí)，會(huì)大量破壞凍結(jié)時(shí)形成氫鍵，且聚酯鏈段較硬，不容易解纏，因此其易形成團(tuán)聚、結(jié)塊等現(xiàn)象，失去恢復(fù)乳液狀態(tài)的能力；聚醚鏈段的柔順性比較好，鏈段活動(dòng)能力強(qiáng)，在解凍時(shí)容易解纏，恢復(fù)乳液狀態(tài)，因此隨著聚醚多元醇-220含量的增加，水性聚氨酯乳液的凍融穩(wěn)定性越來越好。
