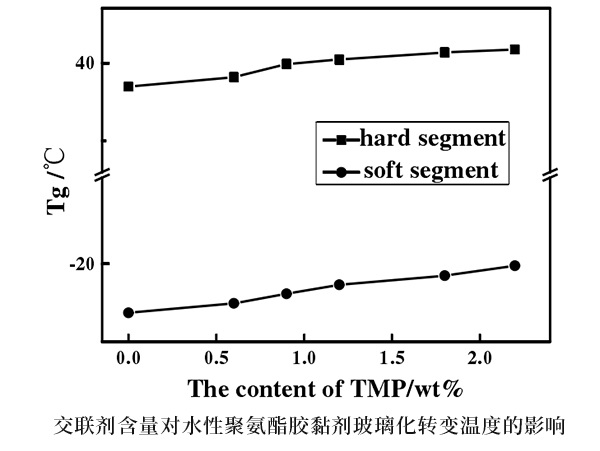

一、交聯(lián)劑含量對水性聚氨酯膠黏劑玻璃化轉(zhuǎn)變溫度的影響

由下圖可以看出，隨著TMP含量的增加，水性聚氨酯的硬段及軟段的玻璃化轉(zhuǎn)變溫度均呈現(xiàn)出增大的趨勢。這是由于TMP的加入使水性聚氨酯的線性結(jié)構(gòu)變?yōu)榻宦?lián)結(jié)構(gòu)，一定程度上增加了水性聚氨酯軟硬段之間的相容性，而TMP加入量的提高，會使分子中的氨基甲酸酯基及脲基的含量有一定的上升，因此其硬段及軟段的玻璃化轉(zhuǎn)變溫度都有一定的升高。

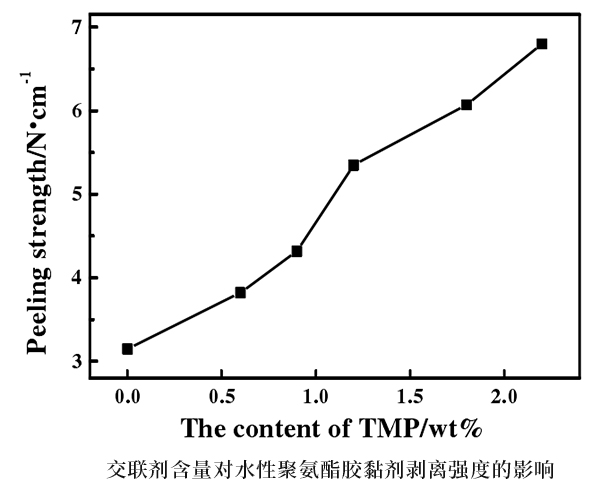

二、交聯(lián)劑含量對水性聚氨酯膠黏劑剝離強度的影響

由下圖可以看出，隨著TMP含量的增加，水性聚氨酯膠黏劑的T型剝離強度呈現(xiàn)出增大的趨勢。這是由于TMP為三官能度的單體，它的加入使水性聚氨酯分子內(nèi)部產(chǎn)生了交聯(lián)，提高了水性聚氨酯的內(nèi)聚強度，從而使其的T型剝離強度也有所提升。

以聚酯二元醇、TDI、DMPA 為主要原料，分別以BDO及TMP為擴鏈劑和交聯(lián)劑，研究了硬段含量及交聯(lián)劑的含量對水性聚氨酯膠黏劑性能的影響，得到以下結(jié)論：

(1) 在反應物R值不變，隨著BDO含量的增加，水性聚氨酯乳液的透明性變差、儲存穩(wěn)定期縮短；乳液的粘度、膠膜的耐水性、軟段的玻璃化轉(zhuǎn)變溫度及T型剝離強度均呈現(xiàn)出先增大后減小的趨勢；乳液的粒徑及水性聚氨酯硬段的玻璃化轉(zhuǎn)變溫度均呈現(xiàn)出上升的趨勢。當硬段含量為 22.79wt%時，可制得綜合性能優(yōu)異的水性聚氨酯乳液。

(2) 隨著交聯(lián)劑TMP用量的增加，水性聚氨酯的粘度、粒徑、耐水性、T型剝離強度及軟硬段的玻璃化轉(zhuǎn)變溫度均呈現(xiàn)出增加的趨勢，然而其乳液的透明性及儲存穩(wěn)定性卻呈現(xiàn)出下降的趨勢。適量的交聯(lián)劑可以提高水性聚氨酯的綜合性能。
