一、交聯(lián)劑含量對水性聚氨酯膠黏劑粒徑的影響

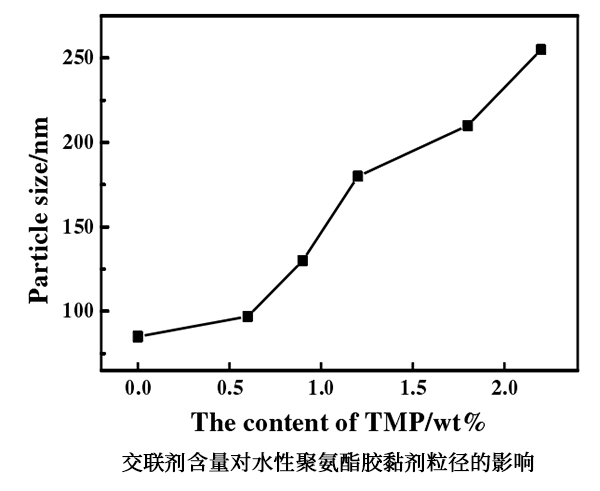

由下圖可以看出，隨著TMP含量的增加，水性聚氨酯乳液的粒徑呈現(xiàn)出逐漸增大的趨勢。這是由于隨著交聯(lián)劑TMP含量的增加，水性聚氨酯分子內(nèi)的交聯(lián)點(diǎn)增加，分子鏈的運(yùn)動能力變差，在乳化時分子鏈不能迅速地聚集排列形成乳膠粒子，從而使形成的乳膠粒子內(nèi)的緊密性變差，較多的TMP也使水性聚氨酯難于在水中分散，更傾向于產(chǎn)生較大的乳膠粒子，因此乳液的粒徑表現(xiàn)為逐漸增大。

二、交聯(lián)劑含量對水性聚氨酯膠黏劑吸水率的影響

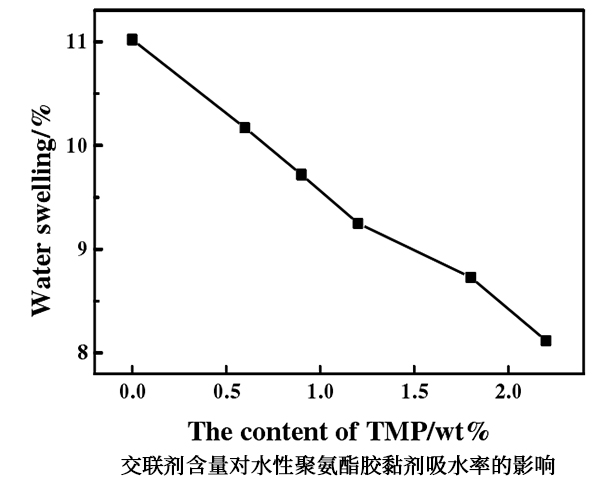

由下圖可以看出，隨著TMP含量的增加，水性聚氨酯膠膜的吸水率呈現(xiàn)出下降的趨勢，耐水性提高。這是由于TMP含量的增加提高了水性聚氨酯分子的交聯(lián)度，一定程度上減小了軟硬段之間的相分離，使其在成膜時兩微相之間能緊密地連接在一起形成致密度好的水性聚氨酯膠膜，從而使水性聚氨酯膠膜的吸水率降低，耐水性提高。
