一、硬段含量對(duì)水性聚氨酯膠黏劑玻璃化轉(zhuǎn)變溫度的影響

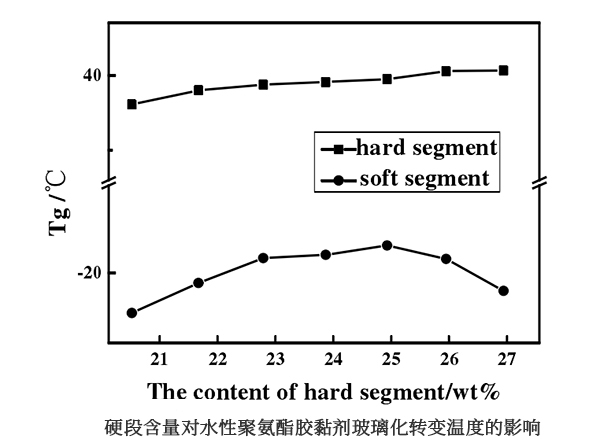

從下圖可以看出隨著硬段含量增大，水性聚氨酯分子鏈中硬段的Tg逐漸增大，軟段的Tg先增大后減小。因?yàn)殡S著硬段含量的增加，水性聚氨酯形成的氨基甲酸酯基和脲鍵增多，從而使得硬段的玻璃化轉(zhuǎn)變溫度上升，而此時(shí)軟硬段的相容性還比較好，故軟段的玻璃化轉(zhuǎn)變溫度也隨之上升，而當(dāng)硬段含量繼續(xù)增大時(shí)，軟硬段的相容性變差，故硬段的玻璃化轉(zhuǎn)變溫度繼續(xù)增加，而軟段的玻璃化轉(zhuǎn)變溫度則呈現(xiàn)出下降的趨勢(shì)。

二、硬段含量對(duì)水性聚氨酯膠黏劑剝離強(qiáng)度的影響

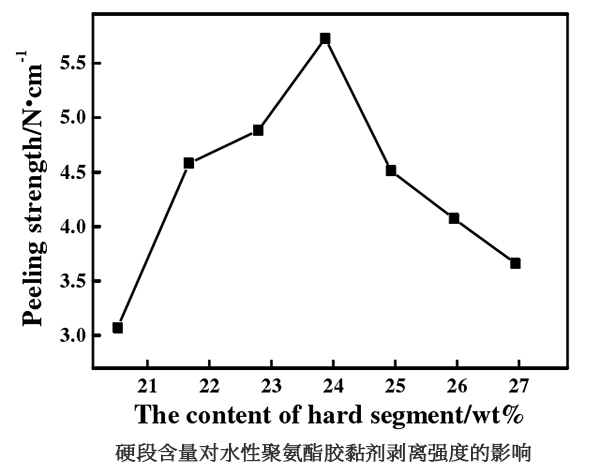

從下圖中可以看出，隨著硬段含量的增大，剝離強(qiáng)度先增大后減小。引起這種變化是因?yàn)橛捕魏康脑黾邮沟?span style="font-family:SimSun;font-size:16px;text-indent:32px;white-space:normal;">水性聚氨酯分子中的氨基甲酸酯鍵、脲鍵的數(shù)目大大增加，而這些基團(tuán)可以提高水性聚氨酯的硬度和內(nèi)聚強(qiáng)度，使彈性降低，從而使得膠黏劑的黏結(jié)力亦得到提高。所以，在一定范圍內(nèi)剝離強(qiáng)度隨硬段含量的增大而逐漸增大。而當(dāng)硬段含量增加到一定程度時(shí)，水性聚氨酯的軟硬段之間發(fā)生了比較明顯的相分離，水性聚氨酯的內(nèi)聚強(qiáng)度減小，從而使得剝離強(qiáng)度有所下降。
