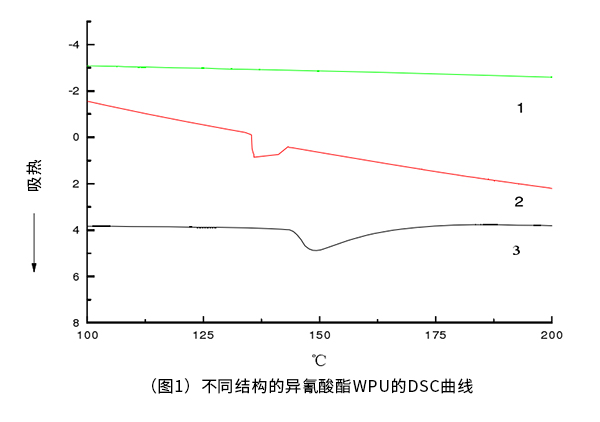

如圖1可知，曲線2,3有顯著的吸熱熔融峰，曲線1較平，沒有出現(xiàn)熔融峰，說明IPDI型水性聚氨酯沒有狀態(tài)的改變。HMDI型水性聚氨酯的吸熱熔融峰出現(xiàn)在136℃，HMDI分子結(jié)構(gòu)對稱，增加了WPU膠膜的結(jié)合性能，相互之間結(jié)合能力增加。MDI型WPU的吸熱熔融峰約在150℃。這是因為MDI與HMDI分子結(jié)構(gòu)相似，只是由兩個芳環(huán)代替了六元環(huán)，結(jié)合能力更強(qiáng)，向高溫方向移動。

1.使用傅里葉紅外變換光譜儀表征結(jié)構(gòu)：表明成功地合成了IPDI、HMDI、MDI的一系列水性聚氨酯。放置一個月，研究發(fā)現(xiàn)MDI型水性聚氨酯不耐黃變，不適宜用作透明膠粘劑。乳液粘度依次為HMDI＞MDI＞IPDI。

2.通過力學(xué)性能的測試表明，拉伸強(qiáng)度和粘結(jié)強(qiáng)度MDI最大，其次為HMDI，最后為IPDI，而斷裂伸長率變化趨勢正好相反。

3.通過熱穩(wěn)定性實驗，耐熱性能最好的是HMDI型WPU。DSC測試表明，MDI型水性聚氨酯結(jié)合能力較強(qiáng)，結(jié)晶熔融峰溫度最高，其次是HMDI型水性聚氨酯，而IPDI型水性聚氨酯沒有熔融峰。
