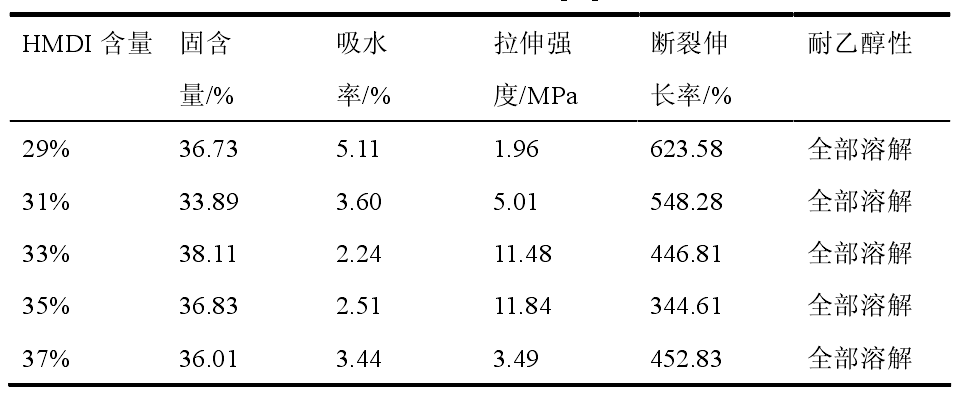

根據表，我們能分析得出:HMDI含量增加，水性聚氨酯膠粘劑的吸水率先降低后升高，可以取到吸水率的極小值2.24%。這是因為HMDI含量變化引起體系中氨基甲酸酯基等強極性基團增多。正是由于氨基甲酸酯基有較好的耐水性，此時的氫鍵作用幾乎可以忽略不計，從而提高了整個水性聚氨酯的耐水性。然而，氨基甲酸酯鍵繼續(xù)增加的時候，它與水分子的氫鍵作用逐漸增強，直到作用力大到使水進入與水性聚氨酯膠膜。同時在表3.2中可以看到，WPU樣品都不耐乙醇和需要進一步改進。這可能是由于乙醇的極性比水小，更易形成氫鍵進入WPU膠膜，使得WPU膠膜在乙醇中發(fā)生溶解。

      由下圖數據可知，HMDI含量從29%增加至37%，水性聚氨酯膠膜的拉伸強度先逐漸增大而后迅速降低。與此同時，斷裂伸長率正呈現出相反的走向。因為增大WPU預聚物中硬段所占的質量分數，分子鏈中軟鏈段所占的質量分數則必然減少，以及氨基甲酸酯基團含量較之前變多，從而導致兩個結果的產生，一是增加水性聚氨酯材料的強度，即拉伸強度增加，二是水性聚氨酯材料的彈性變差，則斷裂伸長率降低。而當硬段含量增加從33%到37%時，拉伸強度大幅減少，數值等于3.49MPa。這是由于WPU硬段含量增加，極性基團如氨基甲酸酯增加，此類型基團會太大阻礙聚合物分子鏈段的內旋轉，轉動等活動能力，從而降低拉伸強度。
