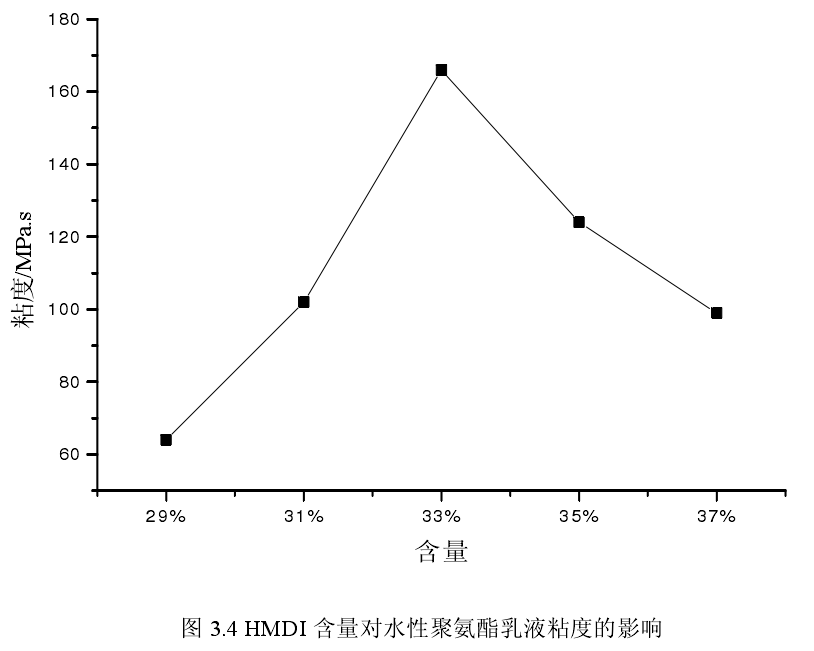

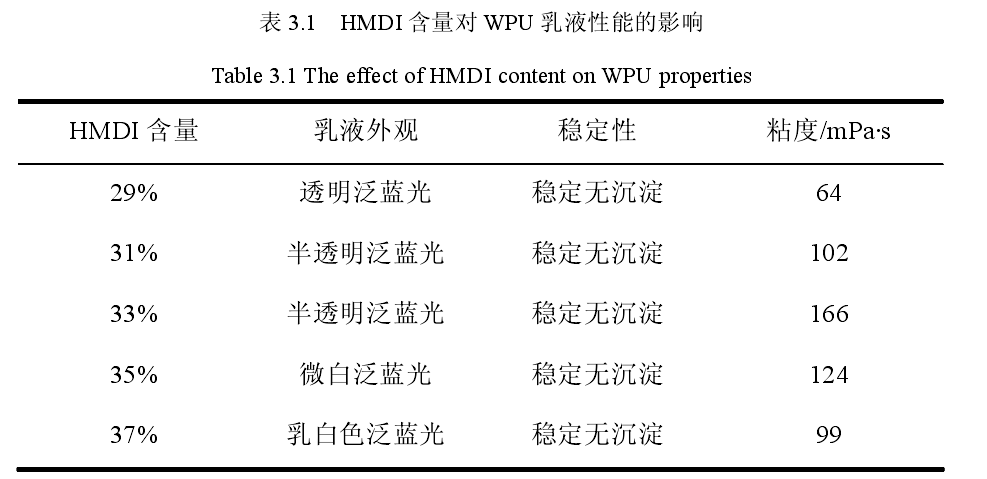

我們可以從表3.1看出，硬段含量隨著HMDI含量的增加而增大，WPU乳液的顏色外觀從透明泛藍(lán)光逐漸變?yōu)槿榘咨核{(lán)光。當(dāng)HMDI含量從29%增大到37%時，硬段含量也隨著逐漸增加，WPU的粘度變化趨勢為先增加，而后下降，出現(xiàn)了一個峰值。換句話說，HMDI占水性聚氨酯總質(zhì)量的33%，水性聚氨酯乳液粘度的峰值是166mPa.s上述現(xiàn)象可以解釋為，在HMDI含量低的時候，硬鏈段含量較小，水性聚氨酯體系中極性基團(tuán)不太多，分子之間地作用力相對較弱，高聚物很容易乳化，得到乳液粒徑小，透明的乳液。HMDI含量逐漸增大，WPU分子鏈中硬鏈段含量也隨著增加，此時，體系中含有較多的極性基團(tuán)，如脈鍵，氨酯鍵等，分子之間地相互作用增強(qiáng)，使得乳膠粒間相互粘連，不是很容易乳化分散，得到乳液粒徑較大的外乳白色液體。與此同時，因為體系中極性基團(tuán)增多，相互之間作用力很強(qiáng)，乳膠粒子的運(yùn)動阻力增強(qiáng)，導(dǎo)致水性聚氨酯乳液的粘度增大。當(dāng)硬段含量繼續(xù)增大時，分子鏈間的相互作用力更強(qiáng)，體系中形成粒徑較大的乳膠粒，在水中的不容易分散性，與水的均一穩(wěn)定性降低，導(dǎo)致乳液粘度下降。上述結(jié)論也可從圖3.4中非常明顯的看出。從表3.1我們還可以看出，WPU溶液都能夠穩(wěn)定存在，這是因為在上述水性聚氨酯乳液中，設(shè)定DMPA含量是5%。從而在體系中親水基團(tuán)很多，能滿足膠粒穩(wěn)定地在水中分散，能長久穩(wěn)定的存在而不發(fā)生沉聚。
