一、溫度的影響：

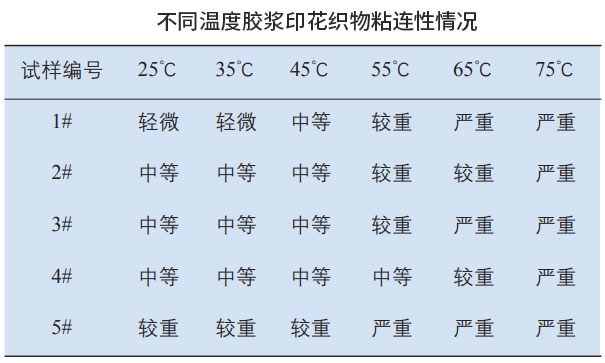

分別將組合試樣放置在不同溫度下，在壓強5kPa、時間24h、相對濕度65%的條件下，測試不同膠漿印花織物的粘連性，如下圖所示。

從上圖可知，隨著溫度的升高，印花織物出現粘連的程度會逐漸加重?，F在市場上膠漿印花使用的粘合劑一般為聚丙烯酸酯類或者聚氨酯類，而在溫度升高的過程中， 聚合物的分子活動加劇，聚合物的較低鍵能的官能基團會發(fā)生反應，導致分子內聚力增加，從而使得粘合劑的粘性下降，當粘性下降達到一定程度時，印花就會從織物上脫落。當溫度達到45℃時，5#試樣開始出現印花輕微脫落，當達到55℃時，大部分試樣都出現了印花脫落現象，因此，結合人體溫度、安全性及可操作性考慮，確定試驗溫度為45℃。

二、時間的影響

將組合試樣放置在壓強5kPa、溫度45℃、相對濕度65%的條件下，測試不同時間的膠漿印花織物的粘連性，如下圖所示。

由上圖可知，隨著時間增加，粘合劑的分子反應就越充分，印花脫落的可能性就越增加。當時間達到24h后，5#試樣開始出現印花輕微脫落，而隨時間增加，印花織物 粘連性程度增加不明顯，直到時間為48h后，大部分試樣出現印花脫落。綜合環(huán)保節(jié)能、可操作性及試驗結果考 慮，確定試驗時間為24h。
