一、軟段中的PBA/PEG的摩爾比例對聚氨酯乳液穩(wěn)定性的影響

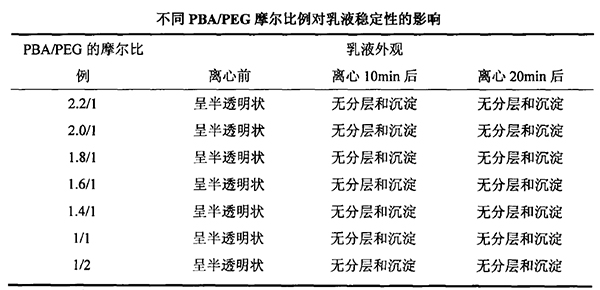

固定反應R值為1.4，DMPA質(zhì)量分數(shù)為3.6%，改變軟段中n（PBA）：n（PEG）的比例，制備一系列水性聚氨酯乳液，研究其乳液穩(wěn)定性。其結果見下圖。

通常，在離心機中以3000r/min轉(zhuǎn)速離心沉降15min后，若無沉淀,可以認為有6個月的貯存穩(wěn)定期。因此所制得一系列水性聚氨酯乳液穩(wěn)定性良好。

二、軟段中PBA/PEG的摩爾比例對聚氨酯乳液及薄膜性能的影響

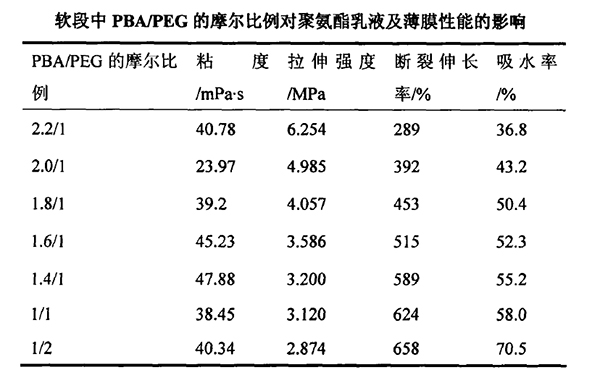

固定預聚反應R值為1.4，DMPA質(zhì)量分數(shù)為3.6%，改變軟段中n（PBA）：n（PEG）的比例，制備一系列水性聚氨酯乳液，研究其乳液和薄膜性能，其結果見下圖。

從上表可以看出通過改變PBA/PEG的摩爾比例,制備出的一系列水性聚氨酯乳液,隨著PBA/PEG的摩爾比例的減小,粘度變化不大拉伸強度逐漸下降,斷裂伸長率逐漸增大,這是由于軟段中兩種二元醇的本身性能決定,聚酯二元醇強度大,而聚醚二元醇柔順性好,因而隨著PBA/PEG的摩爾比例的增大,聚醚二元醇含量增大,導致薄膜的拉伸強度減小,斷裂伸長率增大而薄膜的吸水率隨著PBA/PEG的摩爾比例的增大而增大,是因為PEG含量的增大,使得親水基團的增多,水的進入比較容易,導致吸水率提高。

三、PBA/PEG的摩爾比例對涂層織物防水透濕性能的影響

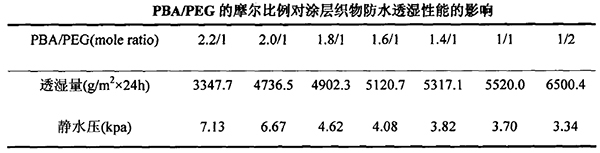

將制備的一系列水性聚氨酯乳液,按照焙烘溫度140℃方法對織物進行涂層,涂層量約為20g/m2，測試其防水透濕性能，結果見下圖。

從上圖可以看出,軟段中n（PBA）：n（PEG）的摩爾比例對涂層織物的靜水壓和透濕量有較大影響。隨著PBA/PEG摩爾比例的減小,涂層織物的靜水壓逐漸下降,其透濕量逐漸增大。這是由軟段結構中PEG和PBA的結構性能決定的,PBA為聚酯多元醇,而PEG為聚醚多元醇,PEG的親水性能好于PBA，因而當軟段結構中聚醚的含量逐漸增多時,體系中的親水基團增多,使得靜水壓下降,而透濕量增大。從上圖還可以看出，當PBA/PEG摩爾比例小于2.0時，織物的透濕量雖然有所增大,但靜水壓下降明顯,說明織物的防水性能變差。

改變PBA/PEG的摩爾比例，,制備出的一系列水性聚氨酯乳液穩(wěn)定性能良好。同時隨著PBA/PEG的摩爾比例的減小,粘度變化不大拉伸強度逐漸下降,斷裂伸長率逐漸增大薄膜的吸水率增大涂層織物的靜水壓逐漸減小,透濕量逐漸增大。其中PBA/PEG的摩爾比例對涂層織物的靜水壓和透濕量有較大影響，PBA/PEG摩爾比例小于2.0時，,涂層后織物的靜水壓顯著下降,因而選定PBA/PEG摩爾比例為2.0作為反應的條件,與本文開始設定的一致。
